氣動對夾式軟密封蝶閥

蝶閥是一種結構簡單、操作方便、性能可靠的閥門，主要由閥體、蝶板和傳動機構組成。蝶板繞閥體中心軸線旋轉，實現啟閉或調節管道中的介質流量。蝶閥具有體積小、重量輕、啟閉迅速、流阻小等優點，廣泛應用于石油化工、電力、冶金、水處理等各個領域。

郵箱

smkvalve@126.com

聯系方式

0592-6367928

產品詢價

PDF文件下載

如果您對我們的產品感興趣的話, 請聯系我們

產品分類

蝶閥系列

軟密封蝶閥系列

關鍵詞：

西瑪克閥門

產品詳細

D671(X/J/F)-(6/10/16) Z. Q. C. P. R(BQJ1(X/J/F)-(6/10/16))氣動對夾式軟密封蝶閥 Pneumatic drive wafer type solf seal butterfly valve

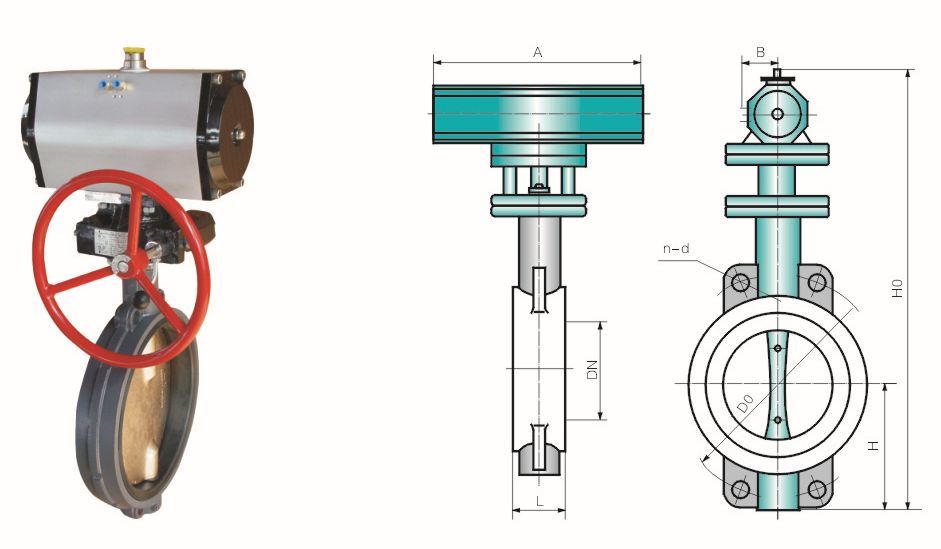

D671(X/J/F)-(6/10/16)Z. Q. C. P. R (BQJ1(X/J/F)-(6/10/16)*)系列連接尺寸 Series connection dimensions

公稱通徑 DN Nominal diameter		結構長度 (標準值) Structure length (standard)	外形尺寸(參考值） External dimension(consult)				連接尺寸(標準值) Connection dimension(standard)
公稱通徑 DN Nominal diameter			外形尺寸(參考值） External dimension(consult)				0.6MPa		1.0MPa		1.6MPa
毫米mm	英寸inch	L	H	HO	A	B	DO	n-d	DO	n-d	DO	n-d
50	2	43	63	315	180	65	110	4-14	125	4-18	125	4-18
65	2 1/2	46	70	330	180	65	130	4-14	145	4-18	145	4-18
80	3	46	83	390	245	72	150	4-18	160	8-18	160	8-18
100	4	52	105	431	240	72	170	4-18	180	8-18	180	8-18
125	5	56	115	455	240	72	200	8-18	210	8-18	210	8-18
150	6	56	137	626	350	93	225	8-18	240	8-22	240	8-22
200	8	60	164	720	350	93	280	8-18	295	8-22	295	12-22
250	10	68	206	800	550	350	335	12-18	350	12-22	355	12-26
300	12	78	230	860	600	350	395	12-22	400	12-22	410	12-26
350	14	78	248	883	600	350	445	12-22	460	16-22	470	16-26
400	16	102	289	972	600	350	495	16-22	515	16-26	525	16-30
450	18	114	320	1043	750	380	550	16-22	565	20-26	585	20-30
500	20	127	343	1098	750	380	600	20-22	620	20-26	650	20-33
600	24	154	413	1236	750	380	705	20-26	725	20-30	770	20-36
700	28	165	478	1431	750	380	810	24-26	840	24-30	840	24-36
800	32	190	525	1488	750	380	920	24-30	950	24-33	950	24-39
900	36	203	620	1615	1250	380	1020	24-30	1050	28-33	1050	28-39
1000	40	216	725	1765	1500	580	1120	28-30	1160	28-36	1170	28-42
1200	48	254	780	1976	1500	580	1340	32-33	1380	32-39	1390	32-48
