美標API三偏心氣動法蘭連接蝶閥Three Eccentric Pneumatic Flanged Butterfly Valve

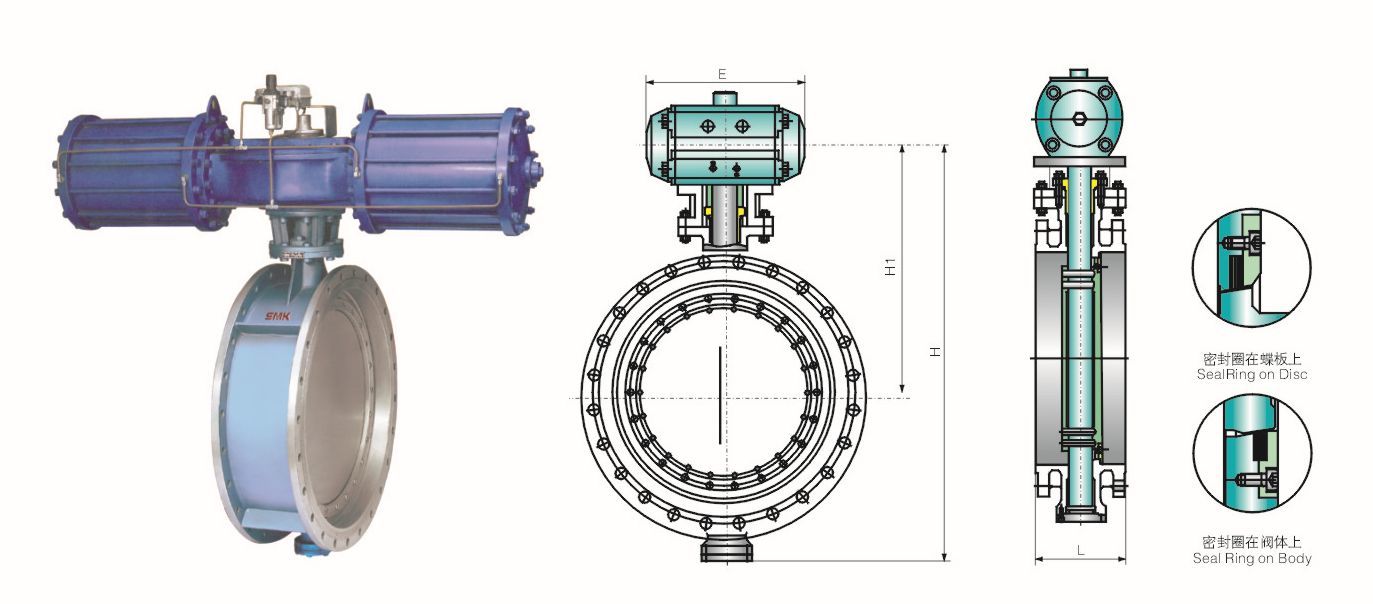

主要外形尺寸及重量/ Main size of outside & weight
| SABQF3H-150Lb |
| NPS |
3" |
4" |
6n |
8n |
10" |
12" |
14" |
16" |
18" |
20" |
24" |
28" |
30" |
32" |
36" |
| 短結構 Short pattern |
114 |
127 |
140 |
152 |
165 |
178 |
190 |
216 |
222 |
229 |
267 |
292 |
318 |
318 |
330 |
| 長結構 Long pattern |
203 |
229 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
610 |
610 |
660 |
711 |
| H |
─ |
─ |
─ |
690 |
750 |
955 |
1032 |
1182 |
1265 |
1335 |
1642 |
1711 |
1782 |
1856 |
1920 |
| H1 |
─ |
─ |
─ |
323 |
355 |
475 |
513 |
598 |
635 |
667 |
830 |
859 |
910 |
942 |
975 |
| E |
─ |
─ |
─ |
275 |
275 |
378 |
378 |
530 |
530 |
530 |
680 |
680 |
680 |
680 |
680 |
| 重量 Weight(kg) |
─ |
─ |
─ |
─ |
─ |
─ |
─ |
─ |
─ |
─ |
─ |
─ |
─ |
─ |
─ |
| SABQF3H-300Lb |
| NPS |
3" |
4" |
6" |
8" |
10" |
12" |
14" |
16" |
18" |
20M |
24" |
28" |
30" |
32" |
36" |
| 短結構 Short pattern |
180 |
190 |
210 |
230 |
250 |
270 |
290 |
310 |
330 |
350 |
390 |
─ |
─ |
─ |
─ |
| 長結構 Long pattern |
282 |
305 |
403 |
419 |
457 |
502 |
762 |
838 |
914 |
991 |
1143 |
─ |
─ |
─ |
─ |
| H |
─ |
─ |
─ |
750 |
909 |
1075 |
1158 |
1230 |
1462 |
1328 |
─ |
─ |
─ |
─ |
─ |
| H1 |
─ |
─ |
─ |
368 |
442 |
535 |
572 |
610 |
736 |
765 |
─ |
─ |
─ |
─ |
─ |
| E |
─ |
─ |
─ |
275 |
378 |
530 |
530 |
530 |
680 |
680 |
─ |
─ |
─ |
─ |
─ |
| 重量 Weight(kg) |
─ |
─ |
─ |
─ |
─ |
─ |
─ |
─ |
─ |
─ |
─ |
─ |
─ |
─ |
─ |
