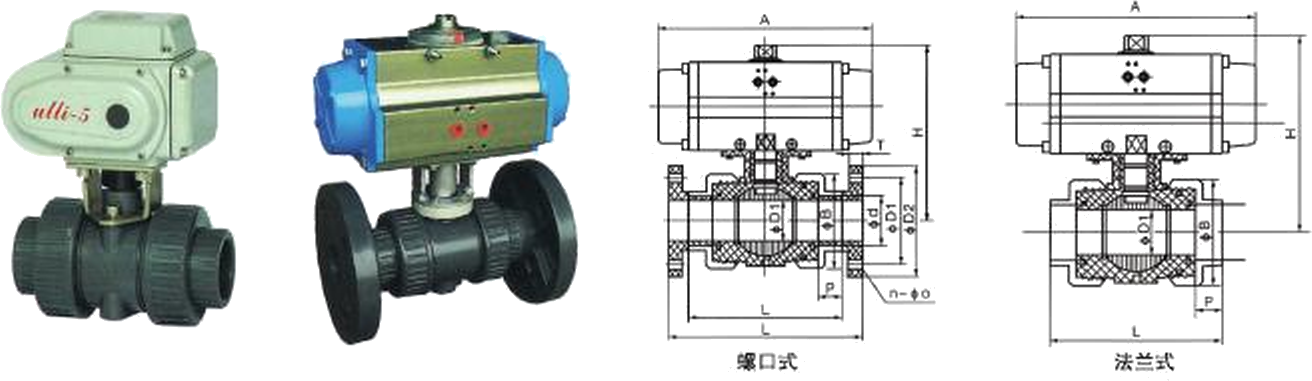

PVC調節O型閥JQD01-10S電動螺紋式(JQD02-10S氣動法蘭式)

調節閥是一種用于調節管道中流體流量、壓力、溫度等參數的自動控制閥門。它通過改變閥門開度來控制流體流量，從而實現對工藝過程的精確控制。調節閥廣泛應用于石油化工、電力、冶金、水處理等各個領域，是工業自動化控制系統的重要組成部分。

郵箱

smkvalve@126.com

聯系方式

0592-6367928

產品詢價

PDF文件下載

如果您對我們的產品感興趣的話, 請聯系我們

產品分類

J系列調節閥產品

關鍵詞：

西瑪克閥門

產品詳細

JQD04-1.6~6.4MPa(150Lb~300Lb)

螺紋式O型氣動（可電動JQD05)調節切斷閥

公稱壓力	1.6-6.4MPa	適用介質	水、油、氣及某些腐蝕性流體(W.O.G)。
適用溫度	-20-185℃	法蘭類型	G.NPT.BSPT.BSP.DIN259/2999
公稱通徑	15-80mm1/2"-3	法蘭形式	BW SW
壓力等級	GB 16-64 JIS10K 20K ANSI 150 300	額定轉角	60° 90°
額定CV值	20-890	泄露等級	ANSIIV V VI
流量特性	近似等百分比	指標值	基本誤差±2.5%、回差%2.0、死區3.0%：
閥體材質	304316304L316L	電源	220±%Va.c.50Hz
閥板材質	304316304L316L	控制任號	4-20mAd.c.1-5Vd.c.
法蘭標準	ANSI GB JB HG JIS DIN	開度信號	4-20mAd.c.

產品特征Product characteristic

規格 Specification	1/4"	3/8"	1/2"	3/4"	1"	1¼"	1½"	2"	2½"	3"	4"
D	11.6	12.7	15	20	25	32	38	58	68	80	100
L	55	55	65	75	88	102	110	125	162	189	260

主要連接尺寸及重量Main connection size and weight 單位Unit:mm

序號Serial number	零件名稱Components name	材質Material quality
序號Serial number	零件名稱Components name	不銹鋼Stainless stool	碳鋼Carbon steel
1	閥體Valve body	不銹鋼Stainless steel CF8M	碳鋼Carbon steel WCB
2	球體Spheroid	不銹鋼Stainless steel SS316	不銹鋼Stainless steel SS316
3	德封網Seal packing collar	聚四氟乙烯Teflon PTFE	聚四氨乙烯Teflon PTFE
4	密封墊Gasket	聚四氟乙烯Teflon PTFE	聚四氯乙烯Teflon PTFE
5	閥蓋Valve cover	不銹鋼Stainless steel CF8	碳鋼Carbon steel WCB
6	閥桿Valve lever	不銹鋼Stainless steel SS316	不銹鋼Stainless steel SS304
7	止推墊圈Stops pushes the gasket	聚四氟乙烯Teflon PTFE	聚四氟乙烯Teflon PTFE
8	填料Padding	聚四氟乙烯Teflon PTFE	聚四氟乙烯Teflon PTFE
9	填料壓蓋螺母Padding gland nut	不銹鋼Stainless steel SS304	不銹鋼Stainless steel SS304
10	手柄Handle	不銹銅Stainless steel SS304	不銹銅Stainless steel SS304
11	箜瀾Gasket	不銹鋼Stainless steel SS304	不銹鋼Stainless steel SS304
12	桿爆母Valve stem nut	不銹鋼Stainless steel SS304	不銹鋼Stainless steel SS304
13	手柄套Handle wrap	塑料Plastic	塑料Plastic
