JQD06-1.6~6.4MPa(150~300Lb)
對焊O型氣動（電動JQD07)調節切斷閥
| 公稱壓力 | 1.6-6.4 MPa ANSI 150-600 | 適用介質 | 水、油、氣及某些腐蝕性流體(W.O.G)。 |
| 適用溫度 | -20~185℃ | 法蘭類型 | (BW):GB/T 1224.ASMEB16.25 |
| 公稱通徑 | 15-80mm12"-3" | 法蘭形式 | BW SW |
| 壓力等級 | GB 16-64 JIS10K 20K ANSI 150 300 | 額定轉角 | 60° 90° |
| 額定CV值 | 20-890 | 泄露等級 | ANSIIV V VI |
| 流量特性 | 近似等百分比 | 指標值 | 基本誤差±2.5%、回差%2.0、死區3.0%; |
| 閥體材質 | 304 316 304L 316L | 電源 | 220±%Va.c.50Hz |
| 閥板材質 | 304 316 304L 316L | 控制任號 | 4-20mAd.c.1-5Vd.c. |
| 法蘭標準 | ANSI GB JB HG JIS DIN | 開度信號 | 4-20mAd.c. |

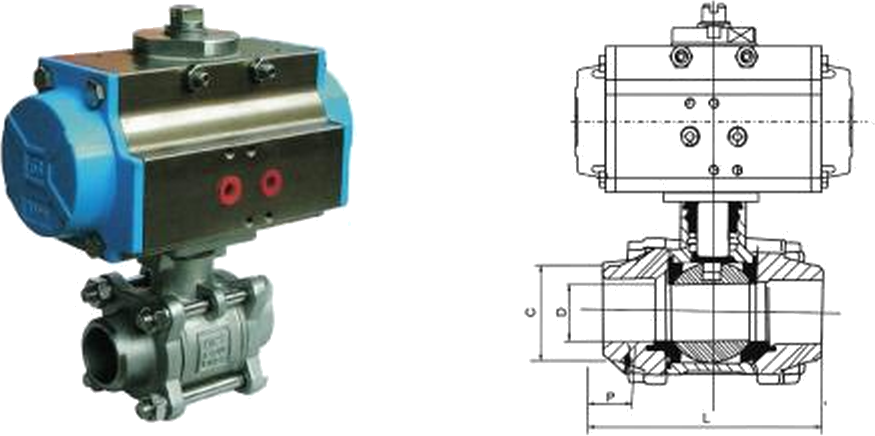

產品特征Product characteristic
| 規格 Specification | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1?" | 1?" | 2" | 2?" | 3" | 4" |
| D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 6S | 80 | 100 |
| L | 60 | 60 | 70 | 85 | 95 | 110 | 130 | 150 | 190 | 210 | 268 |
| H | 50 | 50 | 60 | 64 | 71 | 78 | 86 | 95 | 130 | 148 | 173 |
| E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
| C | 14 | 17.5 | 22.7 | 27.5 | 335 | 42 | 48.4 | 60.5 | 76.3 | 90 | 106.5 |
主要連接尺寸及重量Main connection size and weight 單位Unit:mm
| 序號Serial number | 零件名稱Components name | 材質Material quality |
| 不銹鋼Stainless steel | 碳鋼Carbon steel |
| 1 | 閥體Valve body | 不銹鋼Stainless steel CF8M | 碳鋼Carbon steel WCB |
| 2 | 密封圈Seal packing collar | 聚四氖乙烯Teflon PTFE | 聚四氖乙烯Teflon PTFE |
| 3 | 閥蓋Valve cover | 不銹鋼Stainless steel CF8M | 碳鋼Carbon steel WCB |
| 4 | 球體Spheroid | 不銹鋼Stainless steel SS316 | 不銹鋼Stainless steel SS316 |
| 5 | 閥桿/alve lever | 不銹鋼Stainless steel SS316 | 不銹鋼Stainless steel SS316 |
| 6 | 螺母Nut | 不銹鋼Stainless steel SS304 | 不銹鋼Stainless steel SS304 |
| 7 | 墊圈Gasket | 不銹鋼Stainless steel SS304 | 不銹鋼Stainless steel SS304 |
| 8 | 手柄套Handle wrap | 塑料Plastic | 塑料Plastic |
| 9 | 手柄Handle | 不銹鋼Stainless stool SS304 | 不銹鋼Stainless stool SS304 |
| 10 | 閥桿螺母Valve stem nut | 不繡鋼Stainless steel SS304 | 不繡鋼Stainless steel SS304 |
| 11 | 墊圖Gasket | 不銹鋼Stainless steel SS304 | 不銹鋼Stainless steel SS304 |
| 12 | 填料壓蓋螺母Padding gland nut | 不銹闕Stainless steel SS304 | 不銹闕Stainless steel SS304 |
| 13 | 填料Padding | 聚四氖乙烯Teflon PTFE | 聚四氟乙烯Teflon PTFE |
| 14 | 止推墊圈Stops pushes1 he gasket | 聚四氖乙烯Teflon PTFE | 襄四氟乙烯Teflon PTFE |
| 15 | 填料Padding | 聚四氖乙烯Teflon PTFE | 聚四氟乙烯Tefion PTFE |
| 16 | 螺栓Bot | 不銹鋼Stainless steel SS304 | 不銹鋼Stainless steel SS304 |
主要零件材料Major parts material
