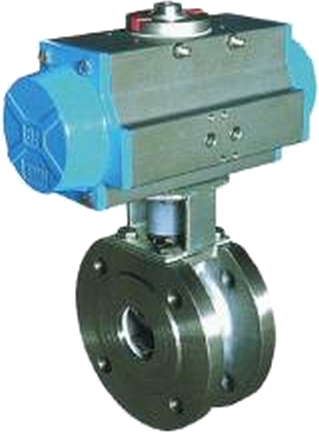

JBQD08-1.6~4.0MPa(150~300Lb)
氣動（電動JBQD09)O型切斷調節閥
| 公稱壓力 |
1.0 -4.0Mpa ANSI 150-300 |
適用介質 |
水、油、氣及某些腐蝕性沆體(W.O.G)。 |
| 適用溫度 |
-20~185℃ |
法蘭類型 |
ANSI B16 5、GB/T9113、 JB/T79、 HG |
| 公稱通徑 |
15-100mm 1/2"- 4" |
法蘭形式 |
RF FF |
| 壓力等級 |
GB 10-40 JIS 10K 20K ANSI 150 300 |
額定轉角 |
60° 90° |
| 額定CV值 |
20~890 |
泄露等級 |
ANSIIV V VI |
| 流量特性 |
近似等百分比 |
指標值 |
基本誤差±2.5%、回差％2.0、死區3.0%; |
| 閥體材質 |
304 316 304L 316L |
電源 |
220±%Va.c.50Hz |
| 閥板材質 |
304 316 304L 316L |
控制任號 |
4-20mAd.c. 1-5Vd.c. |
| 法蘭標準 |
ANSI GB JB HG JIS DIN |
開度信號 |
4-20mA dc. |
產品特征Product characteristic
| 規格 Specification |
1/2" |
3/4" |
1" |
1¼" |
1½" |
2" |
2½" |
3" |
4" |
5" |
6" |
| d |
15 |
19 |
23 5 |
30 |
36 |
45 |
58 |
76 |
76 |
100 |
125 |
| L |
32 |
38.5 |
45 |
55 |
62 |
72 |
9b |
120 |
145 |
200 |
225 |
| D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
| D1 |
85 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
| D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
155 |
185 |
210 |
| H |
62 |
70 |
79 |
86 |
92 |
102 |
158 |
172 |
187 |
200 |
240 |
| E |
110 |
125 |
135 |
150 |
150 |
180 |
250 |
300 |
350 |
650 |
840 |
| b |
14 |
14 |
16 |
150 |
18 |
20 |
22 |
24 |
24 |
26 |
26 |
| z-d |
4-14 |
4-14 |
4-14 |
150 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-23 |
| f |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |

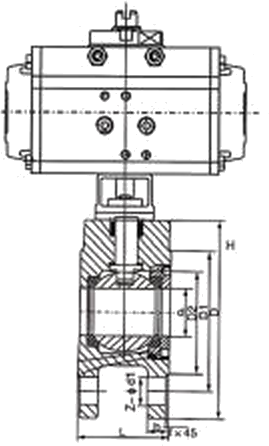

主要連接尺寸及重量Main connection size and weight 單位Unit:mm
序號
Serial number |
零件名稱
Components name |
材質
Material quality |
| 1 |
閥體Valve body |
不銹鋼Stainless steel CF8/CF8M |
碳鋼Carbon steel WCB |
| 2 |
球Ball |
不銹鋼Stainless steel 316/304 |
不銹閥Stainless steel SS304 |
| 3 |
密封Gasket |
聚四氟乙烯Teflon PTFE |
聚四氟乙烯Teflon PTFE |
| 4 |
閥桿Valve lever |
不銹鋼Stainloss s10ol316/304 |
不銹闕Stainless stecl SS304 |
| 5 |
填料Padding |
聚四氟乙烯Tefion PTFE |
聚四氟乙烯Teflon PTFE |
| 6 |
定位鎖Locates the lock |
不銹鋼Stainless steel 304 |
不銹鋼Stainless steel SS304 |
| 7 |
手柄Handle |
不銹鋼Stainless steel 305 |
不銹鋼Stainless steel SS305 |
| 8 |
閥桿螺母Valve stem nut |
不銹鋼Stainless steel 306 |
不銹鋼Stainless steel SS306 |
| 9 |
填料壓蓋Padding gland |
不銹鋼Stainless steel 307 |
不銹鋼Stainless steel SS307 |
| 10 |
手柄套Handle wrap |
塑料Plastic |
望料Plastic |
| 11 |
密封瓶帽Sesl bottle hat |
不銹鋼Stainless steel 316/304 |
不銹閥Stainless steel SS304 |
| 12 |
墊圈Gaskot |
聚四氟乙烯Teflon PTFE |
聚四氟乙烯Teflon PTFE |
主要零件材料Major parts material
