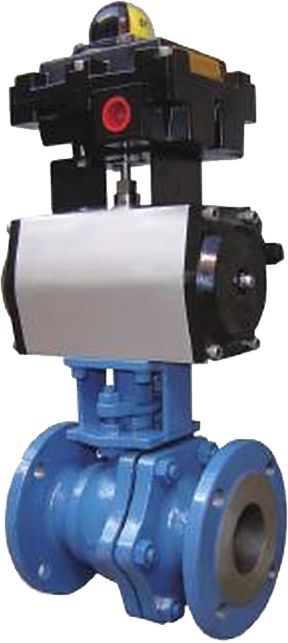

JSQD301
角行程0型切斷閥
產品概述
JSQD301氣動角行程O型切斷閥（簡稱切斷球閥）是一種旋轉型調節閥，一般與電磁閥等氣動元件組合使用。切新球閥閥體流道阻力小，流量系數大，圓柱形通孔球體閥芯具有剪切功能可控制帶有纖雛和顆粒的粘性介質。切新球閥配用氣動活盜式執行機構輸出力矩大，動作靈敏，并采用轉角直接指示和反饋，廣泛應用于石油，化工，造紙，冶金，污水處理等生產部門的氣體，蒸汽，液體輸送管道中介質開啟和切斷，以達到生產過程按一定的規范進行。
標準技術參數
閥體
型體：對開分體式直通型鑄造球閥（標準)
閥尺寸：DN15~300mm1/2"~12
額定壓力：PN16、PN40、PN63 ANSI 150 300 600
連接形式：ANSI GB JB HG JPI JIS DIN
焊接（須用戶指定）
法蘭標準：ANSI GB JB HG JPI JIS DIN
密封面型式：RF RJ FF RM法蘭連接
法蘭端面距：按GB12221-89
材料：NCB WC6 WC9 CF3 CF8 CF3M CF8M
內件材質：304 316 304L 316L 17-4PH
結構形式：按密封圈材料分
增強聚四氟乙烯軟密封
(-20℃~+180℃)
對位聚苯軟密封
(-20℃~-300℃)
金屬堆焊司太菜合金硬密封
(-40℃w+450℃）
按閱體結構分
整體式分體式
襯氟型夾套型
夾套保溫型夾套載熱體接口Rp3/4·
壓蓋形式：壓板式
填料：V型聚四氟乙烯填料，柔性石墨填料
墊片：形式，齒形和平型
材料，F(xiàn)4/改性F4,不銹鋼+石墨
閥內組件
閥芯：圓柱形通孔球體
DN200以下浮動球型
DN250以下固定球型
密封圖：球形密封面
材料：軟密封增強聚四氟乙烯對位聚苯
硬密封金屬難焊司太萊合金
執行機構
形式：氣動活塞式執行機構(GTX系列)
閥作用：單作用（彈簧復位）氣開式和氣關式
雙作用（雙氣紅）)
供氣壓力：0.4-0.6Mpa
轉角：90°
信號接口：1/8"G，NAMUR1/4"G
環境溫度：-20℃~+90℃
閥作用
單作用（配單作用執行機構)
氣關式，當氣源故障時，執行機構彈簧將閥打開
氣開式，當氣源故障時，執行機構彈簧將閥關閉
雙作用（配雙作用執行機構)
附件（根據要求配置)
定位器，空氣過說減壓閥，手輪機構，限位開關，電磁閥，閥位傳送器，續動器，保位閥，其他
性能
額定Kv值：參招表1
閥座泄露率（對于額定Kv值%）：
金屬密封小于0.01%或0.001%
(ANSI B16.104-1976VI級〕
軟密封小于0.00001%以下
(ANSI B16.104-1976VI級)
動作時間：參照表1

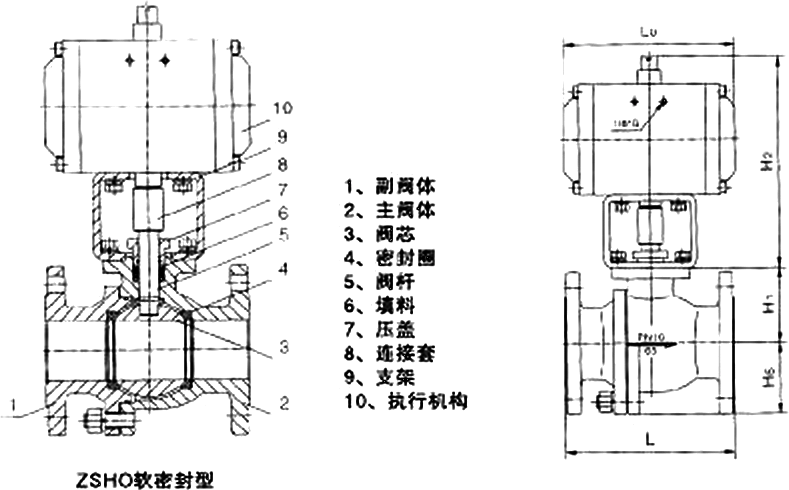

外形尺寸：參照表2
產品重量：參照表2
油漆顏色：調節閥的氣動執行機構和法的表面應涂漆，不銹鈞和銅的潤可不涂漆。#### 閥體上的箭頭及文字涂紅漆。
用戶指定色彩也可。
| 公稱通徑 DN(mm) | 額定流量系教kv | 執行機構型號 | 動作時間 | |
|---|---|---|---|---|
| 全開 | 全閉 | |||
| 15 | 20 | GTX63 | 0.5 | 0.5 |
| 20 | 38 | GTX63 | 0.5 | 0.5 |
| 25 | 72 | GTX63 | 0.5 | 0.5 |
| 32 | 110 | GTX75 | 0.5/0.6 | 0.6/0.8 |
| 40 | 170 | GTX75 | 0.5/0.6 | 0.6/1.0 |
| 50 | 270 | GTX83 | 0.5/0.6 | 0.8/1.2 |
| 65 | 380 | GTX110 | 0.7/1.0 | 0.8/1 2 |
| 80 | 510 | GTX118 | 0.8/1.0 | 1.0/1.5 |
| 100 | 940 | GTX160 | 1.0/1.2 | 1.0/2.0 |
| 125 | 1400 | GTX210 | 1.1/1.6 | 1.3/2.3 |
| 150 | 2200 | GTX210 | 1.2/2.0 | 1.5/2.5 |
| 200 | 3500 | GTX254 | 3.5/4.5 | 4.5/6.0 |
| 250 | 5200 | GTX254 | 4.0/5.0 | 5.0/6.0 |
| 300 | 8500 | GTX255 | 5.0/6.0 | 5.5/7.0 |
注：
1、表中數據位標準配置，可配用不同執行機構改變動作時間。
2、斜線上方為雙作用數據，下方為單作用數據。

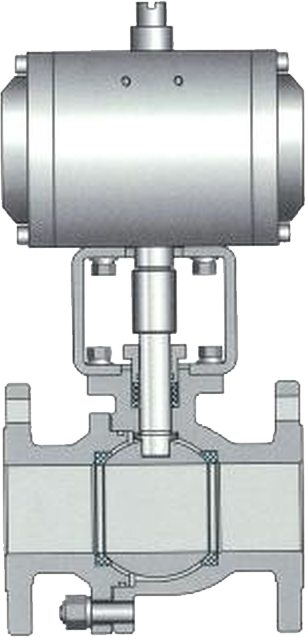

| 公稱通徑DN | LO | L | H1 | H2 | H3 | 重量(Kg) | ||
|---|---|---|---|---|---|---|---|---|
| PN16/40 | PN63 | PN 16/40 | PN63 | |||||
| 15 | 133 | 130 | 165 | 54 | 177 | 47 | 6.5 | 7.5 |
| 20 | 133 | 130 | 190 | 54 | 177 | 47 | 7 | 8.5 |
| 25 | 133 | 140 | 216 | 60 | 177 | 52 | 9 | 11 |
| 32 | 132 | 165 | 229 | 67 | 198 | 59 | 13.5 | 16 |
| 40 | 132 | 165 | 241 | 78 | 198 | 66 | 18 | 21.5 |
| 50 | 182 | 203 | 292 | 88 | 223 | 78 | 26 | 32 |
| 65 | 222 | 222 | 330 | 98 | 275 | 91 | 33 | 41 |
| 80 | 294 | 241 | 356 | 121 | 275 | 106 | 48 | 58 |
| 100 | 380 | 305 | 406 | 144 | 353 | 130 | 88 | 106 |
| 125 | 450 | 356 | 455 | 148 | 420 | 150 | 115 | 138 |
| 150 | 450 | 394 | 495 | 176 | 420 | 172 | 200 | 240 |
| 200 | 603 | 457 | 597 | 226 | 504 | 215 | 245 | 294 |
| 250 | 603 | 533 | 673 | 281 | 504 | 270 | 340 | 408 |
| 300 | 683 | 610 | 762 | 320 | 515 | 330 | 456 | 548 |
