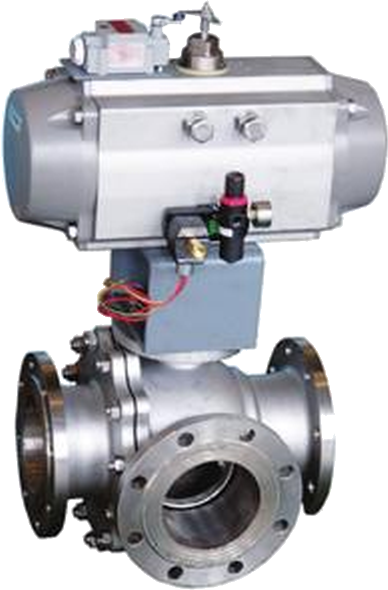

JSQD302 角行程活塞式三通O型閥
如果您對我們的產品感興趣的話, 請聯系我們
產品詳細
JSQD302
角行程活塞式三通O型閥
產品概述

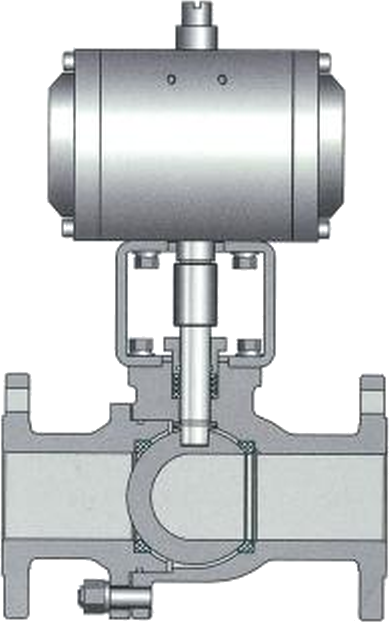

JSQD302L/T氣動角行程活塞式三通O型閥（簡稱三通球閥）是一種旋轉型調節閥，一般與電磁閥等氣動元件組合使用。三通球閥閥體流道阻力小，流量系數大。球芯有L型T型兩種，用于分配流體或分流合流場合。三通球淘配用氣動活塞式執行機構輸出力巨大，動作靈敏，并采用轉角直接指示和反饋，廣泛應用于石油，化工，造紙，冶金，污水處理等生產部門的氣體，蒸汽，液體輸送管道中介質流向轉變、合流或分流，以達到生產過程按一定的規范進行。
標準技術參數
閥體
型式：對開分體式直通型鑄造球閥
閥尺寸：DN15-300mm12-12
額定壓力：PN16、PN40 ANSI 150 300
連接形式：ANSI GB JB HG JPI JIS DIN
焊接須用戶指定，
法蘭標準：ANSI GB JB HG JPI JIS DIN
密封面型式：RF RJ FF RM法蘭連接
法蘭端面距：按GB12221-89
材料：NCB WC6 WC9 CF3 CF8 CF3M CF8M
內件材質：304316304L316L17-4PH
結構形式：按閥芯結構分
L型T型
按密封圈材料分
增強聚四氯乙烯軟密封
(-20℃~+180℃)
對位聚苯軟密封
(-20℃.+300℃)
金屬堆焊司太萊合金硬密封
(-40℃~+450℃)
壓蓋形式：壓板式
填料：V型設四氟乙烯填料，柔性石墨填料
墊片：形式，齒形和平型
材料，F4/改性F4,不繡制+石墨
閥內組件
閥芯：圓柱形通孔球體
分配流體L型
分流合流T型
密封圈：球形密封面(2個或4個)
材料：軟密封 增強聚四氯乙烯/對位聚苯
硬密封 金屬堆焊司太萊合金
執行機構
形式：氣動活塞式執行機構(GTX系列)
閥作用：單作用（彈簧復位）氣開式和氣關式
雙作用（雙氣紅）
供氣壓力：0.4-0.6Mpa
轉角：90度
信號接口：1/8"G,NAMUR1/4"G
環境溫度：-20℃~+90℃
閥作用
單作用（配單作用執行機構)
氣關式，當氣源故障時，執行機構彈簧將閥打開
氣開式，當氣源故障時，執行機構彈簧將閥關閉
雙作用（雙作用執行機構)
附件（根據要求配置)
定位器，空氣過說減壓閥，手輪機構，限位開關，電磁閥，閥位傳送器，續動器，保位閥，其他
性能
額定Kv值：參招表1
閥座泄露率（對于額定K值%）：
金屬密封小于 0.01%或0.001% (ANSI B16.104-1976IV級)
軟密封小于0.00001%以下 (ANSI B16.104-1976VI級)
動作時間：參照表1
外形尺寸：參照表2
產品重量：參照表2
型號編制：參照型號編制
油漆顏色：調節閥的氣動執行機構和閥的表面應涂漆，不繡鈞和飼的閥可不涂漆。閥體上的箭頭及文字涂紅漆。
用戶指定色彩也可。
| 公稱通徑 DN(mm) | 額定流最系數kv | 執行機構型號 | 動作時間(S) | |
|---|---|---|---|---|
| 全開 | 全閉 | |||
| 15 | 20 | GTX63 | 0.5 | 0.5 |
| 20 | 38 | GTX63 | 0.5 | 0.5 |
| 25 | 72 | GTX63 | 0.5 | 0.5 |
| 32 | 110 | GTX75 | 0.5/0.6 | 0.6/0.8 |
| 40 | 170 | GTX75 | 0.5/0.6 | 0.6/1.0 |
| 50 | 270 | GTX83 | 0.5/0.6 | 0.8/1.2 |
| 65 | 380 | GTX110 | 0.7/1.0 | 0.8/1.2 |
| 80 | 510 | GTX118 | 0.8/1.0 | 1.0/1.5 |
| 100 | 940 | GTX160 | 1.0/1.2 | 1.0/2.0 |
| 125 | 1400 | GTX210 | 1.1/1.6 | 1.3/2.3 |
| 150 | 2200 | GTX210 | 1.2/2.0 | 1.S/2.5 |
| 200 | 3500 | GTX254 | 3.5/4.5 | 4.5/6.0 |
| 250 | 5200 | GTX254 | 4.0/5.0 | 5.0/6.0 |
| 300 | 8500 | GTX255 | 5.0/6.0 | 5.5/7.0 |
注：
1、表中數據位標準配置，可配用不同執行機構改變動作時間。
2、斜線上方為雙作用數據，下方為單作用數據。
| 公稱通徑DN | L0 | L | L1 | H1 | H2 | H5 | 重量(Kg) |
|---|---|---|---|---|---|---|---|
| 15 | 133 | 130 | 65 | 54 | 177 | 47 | 7 |
| 20 | 133 | 150 | 75 | 54 | 177 | 47 | 7.5 |
| 25 | 133 | 160 | 80 | 60 | 177 | 52 | 10 |
| 32 | 132 | 180 | 90 | 67 | 198 | 59 | 14.5 |
| 40 | 132 | 200 | 100 | 78 | 198 | 66 | 19.5 |
| 50 | 182 | 230 | 115 | 88 | 223 | 78 | 28 |
| 65 | 222 | 290 | 145 | 98 | 275 | 91 | 35 |
| 80 | 294 | 310 | 155 | 121 | 275 | 106 | 52 |
| 100 | 380 | 350 | 175 | 144 | 353 | 130 | 93 |
| 125 | 450 | 400 | 200 | 148 | 420 | 150 | 125 |
| 150 | 450 | 480 | 240 | 176 | 420 | 172 | 222 |
| 200 | 603 | 600 | 300 | 226 | 504 | 215 | 270 |
| 250 | 603 | 730 | 673 | 281 | 504 | 270 | 374 |
| 300 | 683 | 850 | 425 | 320 | 515 | 330 | 502 |
注：
1、表中數據以PN16配雙作用執行機構為依據。
2、帝手輪機構高度H2應增加70(DN15~65),82(DN80~100),102(DN125~300)。
3、閥體法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI,JIS,DIN等標準。
