JSQD303

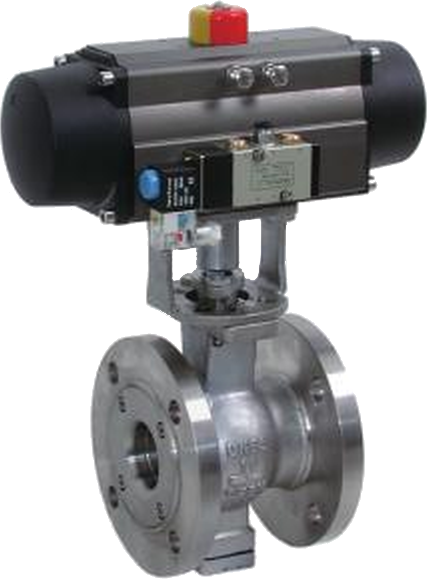

角行程V型調節閥
產品概述
JSQD303型氣動角行程V型闊節閥（簡稱調節球閥）是一種旋轉型調節閥，它與閥門定位器配套使用，可實現比例調節。調節球閥閥體流道阻力小，流量系數大。1/4球面V型開口閥芯提供近似等百分比流堡特性，并縣有剪切功能可控制帶有纖維和顆粒的粘性介質。調節球閥配用氣動活塞式執行機構輸出力巨大，動作靈敏，并采用轉角直接指示和反饋，廣泛應用于石油，化工，造紙，冶金，污水處理等生產部門的氣體，蒸汽，液體輸送管道中介質流量調節和切斷，以達到生產過程按一定的規范進行。
標準技術參數
閥體
型式：直通型鑄造球閥
閥尺寸：DN25-300mm 1"-12"
額定壓力：PN16、PN40、PN63 ANSI 150 300 600
連接形式：ANSI GB JB HG JPI JIS DIN
焊接（須用戶指定）
法蘭標準：ANSIGB JB HG JPI JIS DIN
密封面型式：RF RJ FF RM法蘭連接
法蘭端面距：按GB12221-89
材料：NCB WC6 WC9 CF3 CF8 CF3M CF8M
內件材質：304 316 304L 316L 17-4PH

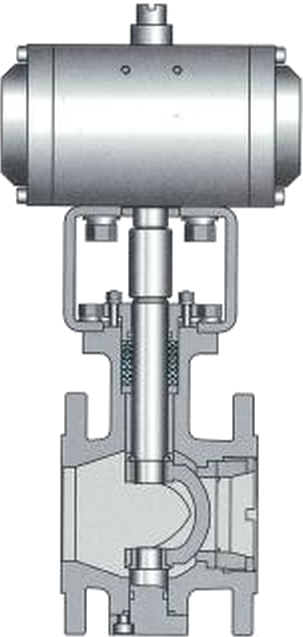

結構形式：按閥芯是否偏心分（見圖）
無偏心V形球閥 偏心V形球閥
按密封圈材料分
增強聚四氯乙烯軟密封
(-20℃~+180℃)
對位聚苯軟密封
(-20℃~+300℃)
金屬堆焊司太萊合金硬密封
(-40℃~+450℃)
按閥體結構分
夾套型
夾套保溫型夾套熱載體接口Rp3/4"
壓蓋形式：壓板式
填料：V型聚四氣乙烯填料，柔性石墨填料
墊片：形式，齒形和平型
材料，F(xiàn)4/改性F4,不銹銅+石墨
閥內組件
閥芯：1/4球面等百分比特性V型缺口閥芯
密封圈：球形密封面
材料：軟密封增強聚四氯乙烯對位聚苯
硬密封金屬堆焊司太萊合金
執行機構
形式：氣動話塞式執行機構(GTX系列)
閥作用：單作用（彈簧復位）氣開式和氣關式
雙作用（雙氣缸）
供氣壓力：0.4~0,6Mpa
閥作用（閥芯正裝）
單作用（配單作用執行機構）
氣關式，當氣源故障時，執行機構彈籬將閥打開
氣開式，當氣源故障時，執行機構彈簧將閥關閉
雙作用(配雙作用執行機構)
附件（根據要求配置）
定位器，空氣過濾減壓閥，手輪機構，限位開關，電磁閥，閥位傳送器，續動器，保位閥，其他
性能
額定Kv值：參照表1
可調范圍：100：1
閥座泄露泰（對于軀定K值%）：
金屬密封 小于0.01%或0.001%
(ANSI B16.104-1976IV級)
軟密封
小于0.00001%以下 (ANSI B16.104-1976VI級)
回差：小于全行程的1% (帶定位器)
小于全行程的3%~5%（不帶定位器）)
基本誤差：小于全行程的±1%（帶定位器)
小于全行程的±5%（不帶定位器)
動作時間：參聚表1
外形尺寸：參照表2
產品重量：參照表2
型號編制：參照型號編制
油漆顏色：調節閥的氣動執行機構和閥的表面應涂漆，不銹鈞和銅的閥可不涂漆。閥體上的箭頭及文字涂紅漆。
用戶指定色彩也可
型式：多彈簧式薄膜執行機構
ZH-22,ZH-23,ZH-34,ZH-45
閥作用：正作用，反作用
膜片材料：丁腈橡膠夾增強滌綸織物
| 公稱通徑DN(mm) | 額定流量系數kv | 執行機構型號 | 動作時間(S) | |
|---|---|---|---|---|
| 全開 | 全閉 | |||
| 25 | 22 | GTX75 | 0.5 | 0.5 |
| 32 | 36 | 0.5/0.6 | 0.6/0.8 | |
| 40 | 58 | GTX92 | 0.5/0.6 | 0.6/1.0 |
| 50 | 82 | 0.5/0.6 | 0.8/1.2 | |
| 65 | 145 | GTX118 | 0.7/1.0 | 0.8/1.2 |
| 80 | 200 | 0.8/1.0 | 1.0/1.5 | |
| 100 | 355 | GTX160 | 1.0/1.2 | 1.0/2.0 |
| 125 | 554 | 1.1/1.6 | 1.3/2.3 | |
| 150 | 798 | GTX210 | 1.2/2.0 | 1.5/2.5 |
| 200 | 1600 | GTX254 | 3.5/4.S | 4.5/6.0 |
| 250 | 2500 | GTX255 | 4.0/5.0 | 5.0/6.0 |
| 300 | 4000 | GTX300 | 5.0/6.0 | 5.5/7.0 |
注：
1、表中數拼為標準配置，可配用不同執行機構改壹動作時間。
2、斜線上方為雙作用數據，下方為單作用數據。

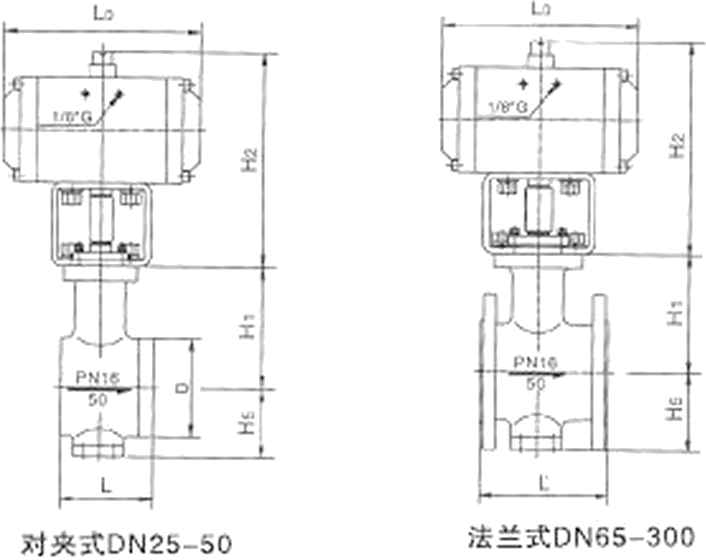

| 公稱通徑DN | L0 | L | D | H1 | H2 | H3 | 重量 ( Kg ) | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 雙作用 | 單作用 | 雙作用 | 單作用 | 雙作用 | 單作用 | |||||
| 25 | 132 | 203 | 50 | 64 | 101 | 189 | 206 | 67 | 9 | 9.5 |
| 32 | 132 | 203 | 55 | 74 | 111 | 198 | 206 | 72 | 10.5 | 11 |
| 40 | 203 | 203 | 60 | 82 | 121 | 215 | 215 | 77 | 12 | 12 |
| 50 | 203 | 203 | 75 | 100 | 126 | 232 | 232 | 82 | 14 | 16.5 |
| 65 | 294 | 294 | 145 | -- | 136 | 275 | 275 | 95 | 16.5 | 19 |
| 80 | 294 | 294 | 165 | -- | 146 | 275 | 275 | 105 | 28 | 29.5 |
| 100 | 380 | 380 | 194 | -- | 151 | 353 | 353 | 130 | 46 | 49.5 |
| 125 | 380 | 380 | 210 | -- | 176 | 353 | 353 | 155 | 57 | 60 |
| 150 | 450 | 450 | 229 | -- | 196 | 420 | 420 | 170 | 95 | 103 |
| 200 | 603 | 603 | 243 | -- | 216 | 504 | 504 | 210 | 180 | 198 |
| 250 | 683 | 683 | 297 | -- | 300 | 504 | 504 | 245 | 210 | 228 |
| 300 | 683 | 683 | 388 | -- | 385 | 585 | 585 | 280 | 250 | 272 |
注：
1、表中重量為配用PSL型執行機構數據。
2、閥體法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI,JS,DN等標準。
