JSQD306
角行程防腐襯氟閥

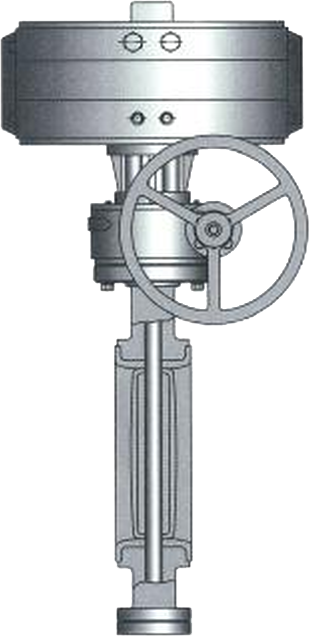

產品概述
JSQD306氣動角行程防腐襯氟閥（切斷）蝶閥是借鑒國外先進技術的基窗上進行特殊設計，精心制造。該閥采用對分兩片式閥體組合，閥座內襯一體化，閥工作時，只有全塑閥座與襯塑蝶版與介質接觸，產品可承受“除熔融堿金屬和元素氟”外的任何介質衡蝕。閥桿與蝶版（鍛)為一體，表面均勻包覆一層FEP。閥體通道內表面光滑，流體阻力小，流通能力大，采用四級密封結構并在密封面外配以時溫抗老化的SI橡膠的彈性襯墊油，鋼鐵，制藥，食品，造紙等工業生產過程中進行自動調節。
特點：
1、耐腐蝕：閥體內腔用碟版均包襯2.5-3MM厚的F46,能耐酸、堿、耐強衡蝕。
2、密封性能好：由于蝶閥中心和碟版旋轉中心均有一小尺寸的偏心，村塑接觸面為封，密封效果好。
3、結構上采用可調節，故意用壽命長，解決了傳統的對夾式蝶閥易泄露的問題。
標準技術參數
閥體
型式：?jiǎn)⑵绞綄?duì)分兩片式閥體
公稱通徑：40~600mm 2"~24"
公稱壓力：PN0.6、1.0、1.6Mpa ANSI 125Lb 150Lb
連接形式：ANSI GB JB HG JPI JIS DIN
焊接（須用戶指定）
法蘭標準：ANSIGB JB HG JPI JIS DIN
密封面型式：RF RJ FF RM法蘭連接
材料：NCB WC6 WC9 CF3 CF8 CF3M CF8M
內件材質：WCB 304 316 304L 316L 17-4PH
上閥蓋：與閥體一起儲造
介質溫度：-20~150℃
閥內組件
閥芯形式：中心旋轉式
閥板材料：A216WCB、A105、A351CFB、A351CF8M、A351CF3、A351CF3M村F46
閥板轉角：60°（調節型）90°（切所型)
軸材料：A182F6、A182F6、A182F316、A182F304L、A812F316L
執行機構
單作用氣動活塞式執行機構（帶彈簧復位)
雙作用氣動活塞式執行機構
供氣壓力
0.4-0.7Mpa
氣源接口
1/4NPT
附件（根據要求配置)
定位器，電磁閥，空氣過濾減壓閥，手輪機構，限位開關，閥位傳送器，氣動加速器，保衛閥，其它。
閥作用型式
氣關式或氣開式
性能
基本誤差：帶定位器三±2.5%
回差：帶定位器≤2.5%
死區：≤1.0%
據量：ANSI B16.104IV、VI級
| 公稱通徑 | 額定Kv值 | |
|---|---|---|
| 行程90° | 行程60° | |
| 50 | 85 | 58 |
| 65 | 100 | 86 |
| 80 | 225 | 125 |
| 100 | 340 | 230 |
| 125 | 500 | 350 |
| 150 | 770 | 540 |
| 200 | 1360 | 965 |
| 300 | 2130 | 1540 |
| 250 | 3060 | 2200 |
| 350 | 4160 | 2800 |
| 400 | 5450 | 3700 |
| 450 | 6900 | 4610 |
| 500 | 8500 | 5770 |
| 600 | 12200 | 8290 |
| 700 | 15800 | 11800 |
| 800 | 20/00 | 15400 |
| 1000 | 31700 | 21400 |
| 公稱通徑DN | 標準值 | 參考值 | ||||||
|---|---|---|---|---|---|---|---|---|

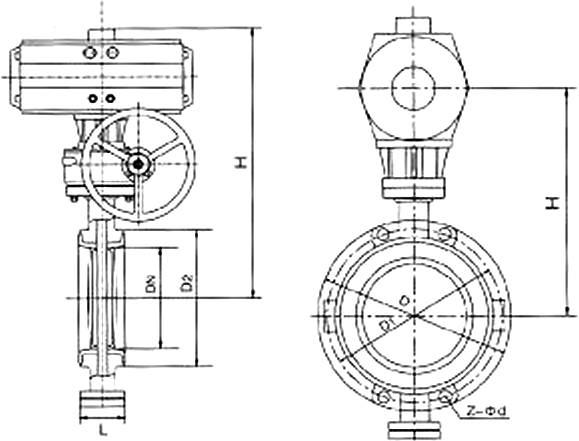

| DN(MM) | DPS(INCH) | L | D | D1 | D2 | Z-Φd | H | W(Kg) |
| 50 | 2 | 43 | 152 | 120.5 | 92 | 4-Φ19 | 420 | 24 |
| 65 | 45343 | 46 | 178 | 139.5 | 105 | 4-Φ19 | 420 | |
| 80 | 3 | 46 | 190 | 152.5 | 127 | 4-Φ19 | 420 | 26 |
| 100 | 4 | 52 | 229 | 190.5 | 157 | 8-Φ19 | 420 | |
| 125 | 5 | 56 | 254 | 216 | 186 | 8-Φ19 | 552 | 49 |
| 150 | 6 | 56 | 279 | 241.5 | 216 | 8-Φ19 | 552 | |
| 200 | 8 | 60 | 343 | 298.5 | 270 | 8-Φ22 | 552 | 55 |
| 250 | 10 | 68 | 406 | 362 | 324 | 12-Φ25 | 552 | |
| 300 | 12 | 78 | 483 | 432 | 381 | 12-Φ25 | 552 | 75 |
| 350 | 14 | 78 | 533 | 476 | 413 | 12-Φ29 | 552 | |
| 400 | 16 | 102 | 597 | 540 | 470 | 12-Φ29 | 552 | 94 |
| 450 | 18 | 114 | 635 | 587 | 533 | 16-Φ32 | 625 | |
| 500 | 20 | 127 | 699 | 635 | 584 | 20-Φ23 | 625 | 260 |
| 600 | 24 | 154 | 813 | 749.5 | 692 | 20-Φ25 | 710 | 350 |
注：
1、表中重量數據為對夾式，不帶附件數據，也可安裝裝式手綸。
2、閥體法蘭及法蘭端而距可按用戶指定標準制造，如：ANSI,JIS,DIN等標準。
