JSQD400 角行程電動O型切斷閥
如果您對我們的產品感興趣的話, 請聯系我們
產品詳細
JSQD400

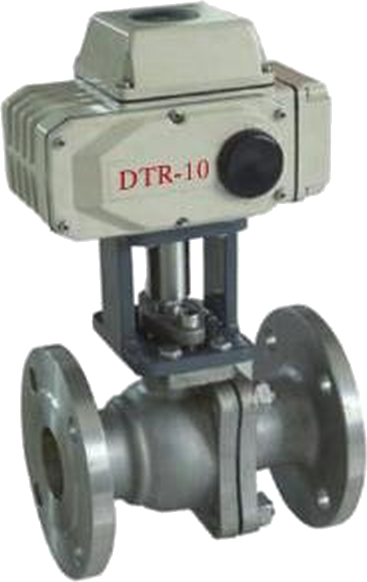

角行程電動O型切斷閥
Electric Rotary Stroke Regulating Valve
產品概述

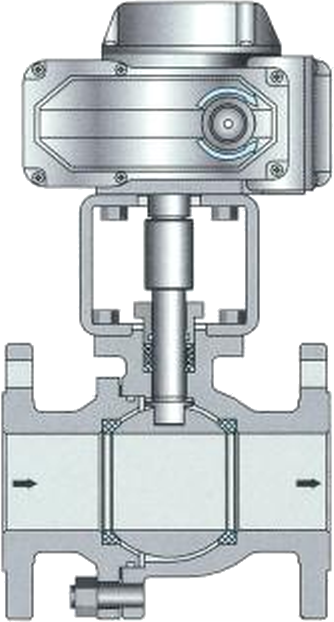

JSQD400型電動O型切斷閥（簡稱切所球閥）是一種旋轉型調節閥，為電動單元組合儀表中執行單元。切斷球閥閥體流道阻力小，流量系數大，圓柱形通孔球體閥芯具有剪切功能可控制帶有纖維和顆粒的粘性介質。切斷球閥配用接收功能ON一OFF動作的小型、堅固、高精度的執行機構，動作靈敏，并采用轉角指示和反饋，廣泛應用于石油，化工，造紙，冶金，污水處理等生產部門的氣體，蒸汽、液體輸送管道中介質開啟和切斷，以達到生產過程按一定的規范進行。
標準技術參數
閥體
型式：對開
分體式直通鑄造球閥（標準)
閥尺寸：DN15一300mm 1/2"-12"
額定壓力：PN16、PN40、PN63 ANSI 150 300
連接形式：RF RJ FF FM
法蘭標準：ANSI GB JB HG JPI JIS DIN
轉角：90°
材料：NCB WC6 WC9 CF3 CF8 CF3M CF8M
內件材質：WCB 304 316 304L 316L 17-4PH
結構形式：按密封園材料分
增強聚四氮乙烯軟密封
(-20℃~+180℃)
對位聚苯軟密封
(-20℃~+300℃)
金網堆司太萊合金硬密封
(-40℃~+450℃)
按閥體結構分
整體式分體式村氯式夾套式
夾套保溫型夾套載熱體接口Rp3/4"
壓蓋型式：壓板式
填料：V型蹤四氟乙烯料，柔性石墨填料
墊片：型式，齒型和平型
材料，F4/政性F4,不繡銅+石墨
閥內組件
閥芯：圓柱形通孔球體
DN200以下浮動球型
DN250以上周定球型
密封圈：球形密封面
材料：軟密封始強聚四氟乙烤對位聚苯
硬密封金屬堆焊司太菜合金
執行機構
型式：
電動式執行機構(UNIC/DTR系列)
UNI1C/DTR-05/10/20/40/60/100/150
閥作用：正作用，反作用
控制動作：ON-OFF控制
電源：AC100,200,220V,50/60H2
功耗：8/20/30/90/90/100/100W
絕緣電阻：100M2(500VDC)
耐電壓：1500VAC1分鐘
外殼材料：鋁合金壓鑄
外殼防護：P55
電機保護：過熱保護器（自動恢復型)
配線接口：PF1/2×2塑料防水接頭
環境溫度：-20℃~+90℃
環境濕度：10~90%RH
手動裝置：可卸式扳手
附件（根據妾求配置）
開度檢測電位計，極限開關，過載保護器R1變換器4-20mADC輸出，除濕加熱器。
(-40℃-+450℃）
性能
額定Kv值：參照表1
閥座泄露濕（對于額定K值%)
金屬密封 小于0.01%或0.001%
(ANSI B16.104-1976IV級)
軟密封
小于0.00001%以下
(ANSI B16.104-1976IV級)
動作時間：參照表1
外形尺寸：參照表2
產品重量：參照表2
油漆額色：調節閥的電動執行機構和法的表面應涂漆，不銹鋼和銅的閥可不涂漆。閥體上的箭頭及文字涂紅漆。
用戶指定色彩也可。
| 公稱通徑DN(mm) | 額定流量系數Kv | 執行機構型號 | 輸出力矩Kgf.m | 動作時間(S) |
|---|---|---|---|---|
| 15 | 20 | UNIC-0S DTR | 5 | 15 |
| 20 | 38 | UNIC-05 DTR | 5 | 15 |
| 25 | 72 | UNIC-05 DTR | 5 | 15 |
| 32 | 110 | UNIC-10 DTR | 10 | 30 |
| 40 | 170 | UNIC-10 DTR | 10 | 30 |
| 50 | 270 | UNIC-10 DTR | 10 | 30 |
| 65 | 380 | UNIC-20 DTR | 20 | 30 |
| 公稱通徑DN(mm) | 額定流量系數Kv | 執行機構型號 | 輸出力矩Kgf.m | 動作時間(S) |
|---|---|---|---|---|
| 80 | 510 | UNIC-20 DTR | 20 | 30 |
| 100 | 940 | UNIC-40 DTR | 40 | 30 |
| 125 | 1400 | UNIC-60 DTR | 60 | 30 |
| 150 | 2200 | UNIC-60 DTR | 60 | 30 |
| 200 | 3500 | UNIC-100 DTR | 100 | 30 |
| 250 | 5200 | UNIC-100 DTR | 100 | 30 |
| 300 | 8500 | UNIC-150 DTR | 150 | 45 |
注：1、表中數據為標準配置，可配用不同執行機構。

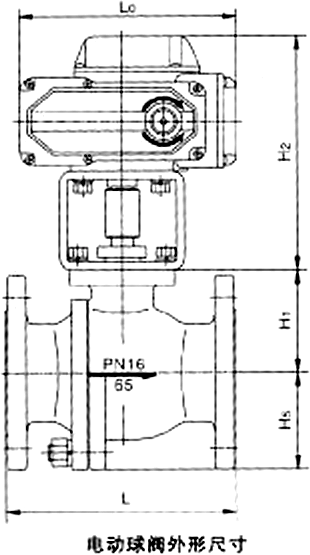

| 公稱通徑DN | LO | L | H1 | H2 | H3 | 重量(Kg) | ||
|---|---|---|---|---|---|---|---|---|
| PN16/40 | PN63 | PN 16/40 | PN63 | |||||
| 15 | 157 5 | 130 | 165 | 54 | 54 | 54 | 6.5 | 7.5 |
| 20 | 157.5 | 130 | 190 | 54 | 54 | 54 | 7 | 8.5 |
| 25 | 157.5 | 140 | 216 | 60 | 60 | 60 | 9 | 11 |
| 32 | 207 | 165 | 229 | 67 | 67 | 67 | 13.5 | 16 |
| 40 | 207 | 165 | 241 | 78 | 78 | 78 | 18 | 21.5 |
| 50 | 207 | 203 | 292 | 88 | 88 | 88 | 26 | 32 |
| 65 | 256 | 222 | 330 | 98 | 98 | 98 | 33 | 41 |
| 80 | 256 | 241 | 356 | 121 | 121 | 121 | 48 | 58 |
| 100 | 256 | 305 | 406 | 144 | 144 | 144 | 88 | 106 |
| 125 | 380 | 356 | 455 | 148 | 148 | 148 | 115 | 138 |
| 150 | 380 | 394 | 495 | 176 | 176 | 176 | 200 | 240 |
| 200 | 380 | 457 | 597 | 226 | 226 | 226 | 245 | 294 |
| 250 | 380 | 533 | 673 | 281 | 281 | 281 | 340 | 408 |
| 300 | 380 | 610 | 765 | 320 | 320 | 320 | 456 | 548 |
注：
1、表中未注明數據以PN16為依據。
2、加套型高度H1及H5均增加15%。
3、閥體法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI,JIS,DIN等標準。
