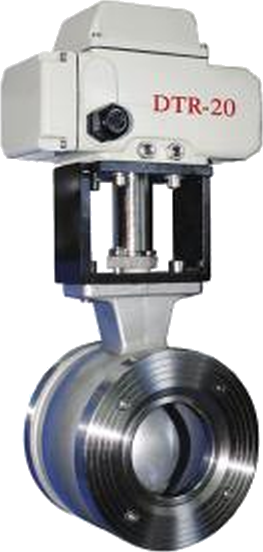

JSQD401 電動三通O型閥
如果您對我們的產品感興趣的話, 請聯系我們
產品詳細
JSQD401
電動三通O型閥
Pneumatic Rotary Stroke Regulating Valve
產品概述
JSQD401L/T型電動三通O型閥（簡稱三通球閥）是一種旋轉性調節潤，為電動單元組合儀表中執行單元。三通球閥閥體流道阻力小，流量系數大。球芯有L型T型兩種，用于分配流體或分流合流場合。三通球閥配用接收ON-OFF動作的小型、堅固、高度的執行機構，動作靈敬，并采用轉角直接指示和反饋，廣泛應用于石油，化工，造紙，冶金，污水處理等生產部門的氣體，蒸汽，液體輸送管道中介質流向轉變、合流或分流，以達到生產過程按一定的規范進行。
標準技術參數
閥體
形式：對開分體式之同行組照球閥
閥尺寸：DN15-300mm 1"~12"
額定壓力：PN10、PN16、PN40 ANSI 150 300
連接形式：ANSIGB JB HG JPI JIS DIN
焊接（須用戶指定）
法蘭標準：ANSI GB JB HG JPI JIS DIN
密封面型式：RF RJ FF RM法蘭連接
法蘭端面距：按GB12221-89
材料：WCB WC6 WC9 CF3 CF8 CF3M CF8M
內件材質：WCB 304 316 304L 316L 17-4PH
結構形式：按閥芯結構分
L型T型
按密封圈材料分
增強聚四氯乙烯軟密封
(-20℃~+180℃)
對位聚苯款密封
(-20℃~+300℃)
金屬堆司太萊合金硬密封
(-40℃~+450℃)
壓蓋形式：壓板式
填料：V型聚四氟乙烯填料，柔性石墨填料
墊片：形式，齒型和平型
材料，F4/改性F4,不銹鋼+石墨
閥內組件
閥芯：圓柱型通孔球體（控制方式見圖)
分配流體L型
分配流體T型
密封圖：球型密封面（2個或4個)
材料：軟密封
增強聚四氣乙烯對位聚苯
硬密封金屬堆焊司太萊合金
執行機構
形式：電動式執行機構(UNIC/DTR系列)
UNIC/DTR-05/10/20/40/60/100/150
閥作用：正作用，反作用
控制動作：ON-OFF控到
電源：AC100，200，220V，50/60Hz
轉角：90°
功耗：8/20/30/90/90/100/100W
絕綜電阻：100M2(500VDC)
耐電壓：1500VAC1分鐘
外殼材料：鋁合會壓鑄
外殼防護：IP55
電機保護：過熱保護器（自動恢復型）
配線接口：PF1/2×2塑料防水接頭
環境溫度：-20℃~+55℃
環境濕度：10~90%RH
手動裝置：可卸式扳手
附件（根據需要配置)
開度檢測電位計，極限開關，過載保護器R小變換器4-20mADC輸出，除濕加熱器。
性能
額定值：參照表1
閥座泄漏率（對于額定值%)：
金屬密封 小于0.01%或0.001% (ANSI B16.104-1976IV級)
軟密封 小于0.00001%以下 (ANSI B16.104-1976IV級)
動作時間：參照表1

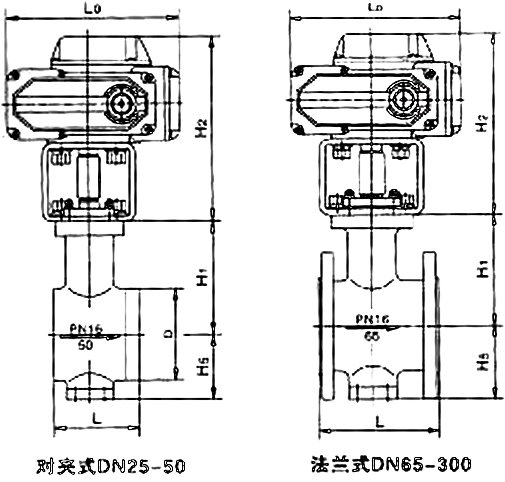

外形尺寸：參照表2
產品重量：參照表2
油漆顏色：調節閥的電動執行機構和閥的表面應涂溱，不銹鋼和銅的閥可不涂漆。潤體上的箭頭及文字涂紅漆。
用戶指定顏色也可。
注：1、表中敏據為標準配置，可配用不同執行機構。
注：
1、表中未注明數據以PN16為依據。
2、閥體法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI,JIS,DIN等標準。
