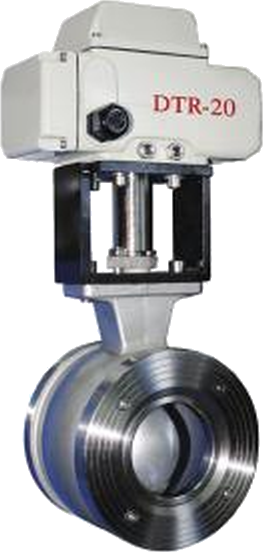

JSQD402
電子式電動V型調節閥
Electric Rotary Stroke Regulating Valve
產品概述
JSQD402電子式電動V型調節闊（簡稱調節球閥）是一種旋轉型調節閥，為電動單元組合儀表執行單元，可實現比例調節。調節球閥閥體流道阻力小，流量系數大，1/4球面V形開口閥芯提供近似等百分比流量特性，并且有剪切功能可控制帶有纖雛和題粒的粘性介質。調節球閥配用接收ON-OFF或4-20mADC或1~5VDC的信號進行比例動作的小型、堅固、高精度的執行機構，動作靈敏，并采用轉角直接指示和反饋，廣泛應用于石油，化工，造紙，治金，污水處理等生產部門的氣體，蒸汽，液體輸送管道中介質流量調節和切新，以達到生產過程按一定的規范進行。
標準技術參數
閥體
型式：直通型鑄造球閥
閥尺寸：DN25-300mm 1"~12"
額定壓力：PN10、PN16、PN40 ANSI 150 300
連接形式：ANSI GB JB HG JPI JIS DIN
焊接（須用戶指定）
法蘭標準：ANSI GB JB HG JPI JIS DIN
密封面型式：RF RJ FF RM法蘭連接
法蘭端面距：按GB12221-89
材料：NCB WC6 WC9 CF3 CF8 CF3M CF8M
內件材質：WCB 304 316 304L 316L 17-4PH
結構形式：按密封圈材料分
增強聚四氮乙烯軟密封
(-20℃~+180℃)
對位聚苯軟密封
(-20℃~+300℃)
金屬堆焊司太萊合金硬密封
(-20℃~+450℃)
按閥體結構分
夾套型
夾套保溫型夾套載熱體接口Rp3/4"
壓蓋型式：壓板式
料：V型聚四氟乙烯填料，柔性石墨填料
墊片：型式，齒型和平型
材料，F(xiàn)4/改性F4,不銹鋼+石墨
閥內組件
閥芯：1/4球面等百分比特性V型缺口閥芯
密封圈：球型密封面
材料：軟密封增強聚四氟乙烯對位聚苯
硬密封金屬堆焊司太萊合金
執行機構
型式：電子式執行機構(Nucom/DTR系列)
Nucom/DTR-Z/10NS/10NM/10NL
閥作用：正作用，反作用
控制動作：比例控制
電源：AC100.200.220V,50/60Hz
轉角:90°
功耗：65/70/200/350W
輸入信號：4~20mADC或1~5VDC
輸出信號：4~20mADC
絕緣電阻：100MΩ(500VDC)
耐電壓：1500VAC1分鐘
外殼材料：鋁合金壓鑄
外克防護：1P65
電機保護：過熱保護器(自動恢復型)
配線接口：G1/4×2
環境溫度：-25℃~+55℃
環境濕度：10~90%RH
伺服控制盒：全半導休，樹脂澆封
手動裝置：可卸式扳手
附件（根據要求配置)
開度檢測測電位計，極限開關，過載保護器
性能
額定Kv值：參照表1
可調范圍：100：1
閥座泄露率（對于額定Kv值%)
金屬密封 小于0.01%或0.001%
(ANSI B16.104-1976IV級)
軟密封小于0.00001%以下
(ANSI B16.104-1976VI級)
分解度：1/250以上
死區：0.5%FS以內
直線型：0.6%FS以內
動作時間：參照表1

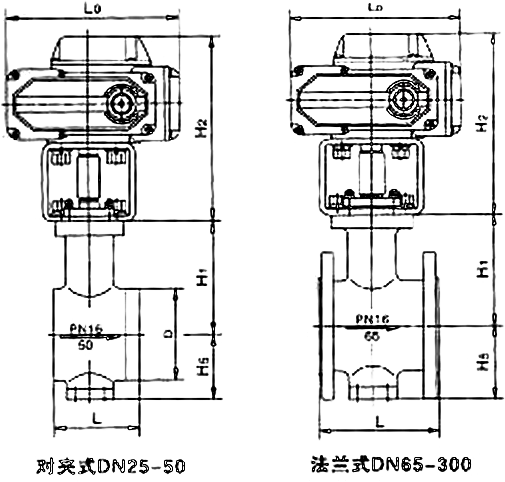

外形尺寸：參照表2
產品重量：參照表2
油漆顏色：調節閥的電動執行機構和閥的表面應涂漆，不銹鋼和銅的閥不涂漆。潤體上的箭頭及文字涂紅漆。
用戶知道色彩也可。
| 公稱通徑 DN(mm) | 額定流置 系數Kv | 執行機構 型號 | 輸出力矩 Kgf.m | 動作時間 (S) |
|---|---|---|---|---|
| 25 | 22 | Nucom-10NS DTR | 5 | 15 |
| 32 | 36 | Nucom-10NS 0TR | 5 | 15 |
| 40 | 58 | Nucom-10NS DTR | 10 | 30 |
| 50 | 82 | Nucom-10NS DIR | 10 | 30 |
| 65 | 145 | Nucom-10NM DTR | 20 | 15 |
| 80 | 200 | Nucom-10NM DTR | 40 | 30 |
| 公稱通徑 DN ( mm) | 額定流置 系數Kv | 執行機構 型號 | 輸出力矩 Kgf.m | 動作時間 (S) |
|---|---|---|---|---|
| 100 | 355 | Nucom-10NM DTR | 50 | 45 |
| 125 | 554 | Nucom-10NL DTR | 50 | 45 |
| 150 | 798 | Nucom-10NL DTR | 100 | 30 |
| 200 | 1600 | Nucom-10NL DTR | 150 | 45 |
| 250 | 2500 | Nucom-IONL DTR | 150 | 45 |
| 300 | 4000 | Nuconfv-IONL DTR | 200 | 60 |
| 公稱通徑 DN(mm) | L0 | L | D | H1 | H2 | H3 | 重量(Kg) |
|---|---|---|---|---|---|---|---|
| 25 | 207 | 50 | 64 | 101 | 178 | 67 | 9 |
| 32 | 207 | 55 | 74 | 111 | 187 | 72 | 10.5 |
| 40 | 207 | 60 | 82 | 121 | 187 | 77 | 12 |
| 50 | 207 | 75 | 100 | 126 | 204 | 82 | 14 |
| 65 | 256 | 145 | -- | 136 | 235 | 95 | 16.5 |
| 80 | 256 | 165 | -- | 146 | 235 | 105 | 28 |
| 100 | 256 | 194 | -- | 151 | 245 | 130 | 46 |
| 125 | 256 | 210 | -- | 176 | 245 | 155 | 57 |
| 150 | 380 | 229 | -- | 196 | 285 | 170 | 95 |
| 200 | 380 | 243 | -- | 216 | 322 | 210 | 180 |
| 250 | 380 | 297 | -- | 300 | 322 | 245 | 210 |
| 300 | 380 | 338 | -- | 385 | 345 | 280 | 250 |
注：
1、表中重量為配用PSL型執行機構數據。
2、閥體法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI,JS,DN等標準。
