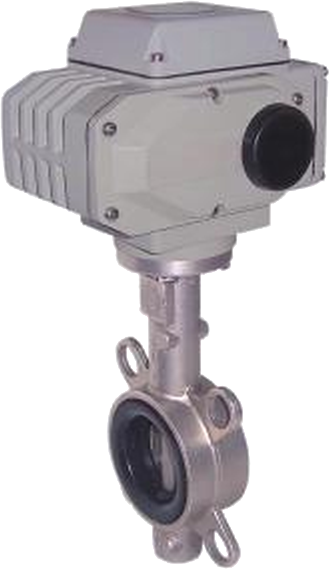

JSQD404 電子式電動調節密封閥
如果您對我們的產品感興趣的話, 請聯系我們
產品詳細
JSQD404
電子式電動調節密封閥
Electric Rotary Sroke Regulating Valve
產品概述
JSQD404電子式電動調節密封閥（簡稱調節蝶閥)是一種旋轉型調節詞，為電動單元組合儀表中執行單元，可實現比例調節。調節閥閥體流道阻力小，流量系數大，閥板與密封機構具有獨特的設計，兼備調節，切新兩種功能。調節鰈閥配用接收ON-OFF或4-20mADC成1~5VDC的信號進行比例動作的小型、豎固、高精度的執行機構，動作靈敏，并采用轉角直接指示和反饋，廣泛應用于石油，化工，造紙，治金，污水處理等生產部門的氣體，蒸汽，液體輸送管道中介質流量調節和切新，以達到生產過程按一定的規范進行。采用F4、F46襯里蝶閥特別適用于食品、飲料、醫藥、化工等純凈管路及工業環保、水處理、高層建筑、給排水管路別的起閉或流量調節。
標準技術參數
閥體
型式：鑄造蝶閥（襯里）閥體
閥尺寸：DN50~1000 2"~40"
額定壓力：PN10、PN16、PN40 ANSI 150 300
連接形式：ANSI GB JB HG JPI JIS DIN
焊接（須用戶指定）
法蘭標準：ANSI GB JB HG JPI JIS DIN
密封面型式：RF RJ FF RM法蘭連接
法蘭端面距：按GB12221-89
材料：NCB WC6 WC9 CF3 CF8 CF3M CF8M
內件材質：WCB 304 316 304L 316L 17-4PH

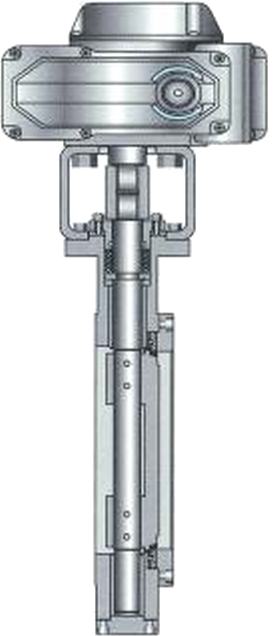

結構形式：參照圖
雙偏心蝶閥三偏心螺閥
增強聚四氟乙烯軟密封
(-20℃~+180℃)
對位聚苯軟密封
(-20℃~+300℃)
金屬堆焊司太萊合金硬密封
(-40℃~+450℃)
壓蓋型式：壓板式
填料：V型聚四氟乙烯填料，柔性石墨填料
墊片：型式，齒型和平型
材料，F4/改性F4,不銹鋼+石墨
閥內組件
閥板：部分球面形
材料：軟密封增強聚四氟乙烯/對位聚苯
硬密封 金屬堆焊司太萊合金
執行機構
型式
電子式執行機構(Nucom/DRT系列)
Nucom/DRT-Z/10NS/10NM/10NL
閥作用：正作用，反作用
控制動作：比例控制或ON-OFF控制
電源：AC100.200.220V.50/60Hz
轉角：90
功耗：65/70/200/350W
輸入信號：4~20mADC或1~5VDC
輸出信號：4-20mADC
絕緣電阻：100M2(500VDC)
耐電壓：1500VAC1分鐘
外殼材料：鋁合金壓鑄
外殼防護：1P55
電機保護：過熱保護器（自動恢復型）
配線接口：G1/4×2
環境溫度：-25℃~+55℃
環境濕度：10-90%RH
伺服控制盒：全半導體，樹脂澆封
手動裝置：可卸式扳手
附件（根據要求配置)
開度檢測電位計，極限開關，過載保護器
性能
額定Kv值：參照表1
流量特性：近似等百分比
可調范田：30：1
閥座泄露率（對于額定Kv值%)
金屬密封小于0.01%或0.001%
(ANS1B16.104-1976IV級)
軟密封小于0.00001%以下
(ANS1B16.104-1976VI級)
死區：0.5%FS以內
直線型：0.6%FS以內
動作時間：參照表1
外形尺寸：參照表2
產品重量：參照表2
油漆顏色：調節閥的電動執行機構和閥的表面應涂漆，不銹鋼知銅的閥不涂漆。閥體上的箭頭及文字涂紅滾。
用戶知道色彩也可。
| 公稱途徑 DN(mm) | 定額流量 系數KV | 執行機構型號 | 輸出力矩 kgf.m | 動作時間 (S) |
|---|---|---|---|---|
| 80 | 200 | Nucom-10NS DRT | 5 | 15 |
| 100 | 405 | 5 | 15 | |
| 125 | 600 | 10 | 30 | |
| 150 | 1150 | 10 | 30 | |
| 200 | 2030 | 10 | 30 | |
| 250 | 3150 | Nucom-10NM DRT | 20 | 15 |
| 300 | 4550 | 40 | 30 | |
| 350 | 6200 | 50 | 45 | |
| 400 | 8100 | 50 | 45 | |
| 450 | 10260 | Nucom-10NS DRT | 100 | 30 |
| 500 | 13500 | 100 | 30 | |
| 600 | 19800 | 150 | 45 | |
| 700 | 27000 | 200 | 60 | |
| 800 | 35700 | 200 | 60 |

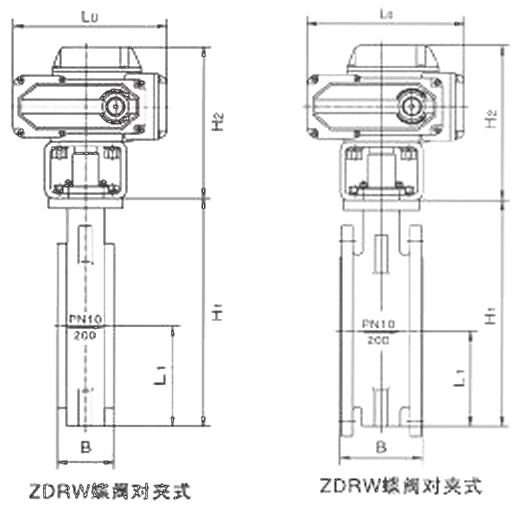

| 公稱通徑DN ( mm } | L0 | L1 | H1 | H2 | B | 重量(Kg) | |
|---|---|---|---|---|---|---|---|
| 對夾式 | 法蘭式 | ||||||
| 80 | 207 | 130 | 285 | 187 | 49 | 114 | 24 |
| 100 | 207 | 145 | 307 | 224 | 56 | 127 | 29 |
| 125 | 207 | 175 | 370 | 234 | 64 | 140 | 37 |
| 150 | 207 | 180 | 430 | 234 | 70 | 140 | 41 |
| 200 | 207 | 215 | 456 | 244 | 71 | 152 | 52 |
| 250 | 256 | 250 | 532 | 255 | 76 | 165 | 68 |
| 300 | 256 | 290 | 607 | 255 | 83 | 178 | 80 |
| 350 | 256 | 305 | 642 | 292 | 92 | 190 | 149 |
| 400 | 256 | 340 | 712 | 292 | 102 | 216 | 248 |
| 450 | 380 | 380 | 770 | 322 | 114 | 222 | 295 |
| 500 | 380 | 410 | 863 | 322 | 127 | 229 | 360 |
| 600 | 380 | 480 | 986 | 322 | 154 | 267 | 480 |
| 700 | 380 | 535 | 1070 | 345 | 165 | 292 | 620 |
| 800 | 380 | 590 | 1180 | 345 | 190 | 318 | 750 |
注：
1、表中重量為配用PSL型執行機構數據。
2、閥體法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI,JS,DN等標準。
