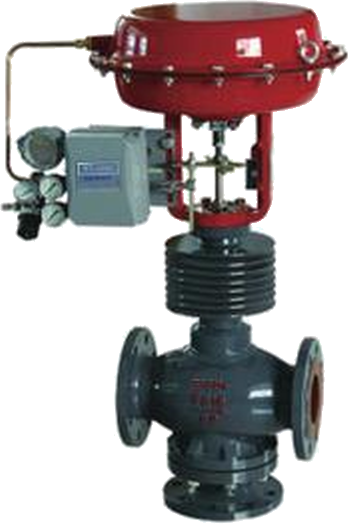

SOD104
三通調節閥
Pneumatic Linear Stroke Regulating Valve
產品概述
SQD104又型氣動薄膜三通調節閥主要用于將一股口流體分成二股出口流體或者把股流體合成一股出口流體。三通閥分為(SQD104Q)合流調節閥，(SQD104X)分流調節閥。閥尺寸，壓差較小時合閥流也可以作為分流閥用，但閥尺寸大，壓差高的場合請勿用分流閥。
標準技術參數
種類
SQD104Q(合流三通調節閥)
SQD104X(分流三通調節閥)
閥體
型式：三通鑄造球形閥
閥尺寸：DN25~200mm 1"~8"
額定壓力：PN16、PN40、PN63 ANSI 150 300
連接形式：ANSI GB JB HG JPI JIS DIN
(焊接須用戶指定)
法蘭標準：ANSI GB JB HG JPI JIS DIN
密封面型式：RF RJ FF RM 法蘭連接
法蘭端面距：按GB12221-89
材料：NCB WC6 WC9 CF3 CF8 CF3M CF8M
內件材質：304 316 304L 316L 17-4PH
結構形式：標準型(-20℃~+200℃)
合流型合流場合
合流型分流場合
分流型分流場合
敝熱型(-40℃~+450℃)
波紋箭密封型(-40℃~+350℃)
壓蓋型式：壓板式
填料：V型聚四氟乙烯填料，柔性石器填料
墊片：型式，齒型和平型
材料：F4/改性F4,不銹鋼+石墨
閥芯：三通線性或拋物線V型缺口閥芯
執行機構
型式：多彈簧式薄膜執行機構
ZHAB
閥作用：正作用，反作用
膜片材料：丁腈橡膠夾增強滌綸織物
彈簧量程：20~100KPa,40~200KPa,80~240Kpa
供氣壓力：0.14~0.4MPa
信號接口：內螺紋M16X1.5
環境溫度：-30℃~+70℃
閥作用（以合流型分流場合為例）
氣關式FO(配正作用執行機構)
當氣源故障時，垂直方向通
氣開式FO(配反作用執行機構)
當氣源故障時，水平方向通
附件（根據要求配置）
定位器，空氣過濾減壓閥，手輪機構，限位開關，電磁閥，詞位傳送器，繼動器，保位閥，其它
性能
額定Kv值：參照表1
可調范圍：30：1
閥座泄漏率（對于額定K值%）：
金屬密封 小于0.01%或0.001%
(ANSI B16.104-1976IV級)
回差：小于全行程的1% (帶定位器)
小于全行程的3%~5%（不帶定位器)
基本誤差：小于全行程的±1% (帶定位器)
小于全行程的±5% (不帶定位器)

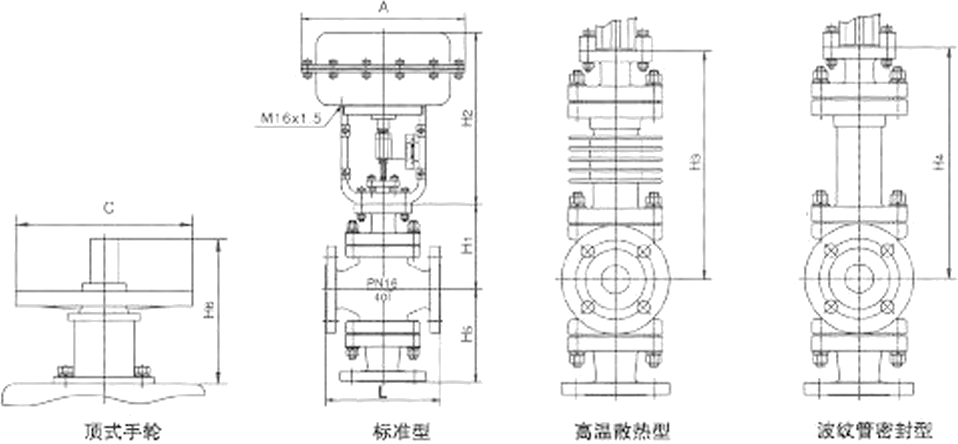

外形尺寸：參照表2
油漆顏色：調節閥的氣動執行機構和閥的表面應澮漆，不銹和飯的閥可不涂漆。閥體上的箭頭及文字涂紅漆。
用戶指定色彩也可。
| 公稱通徑DN(mm) | 閥座直徑d(mm) | 額定流量系數KV | 執行機構型號 | 膜片有效面積(cm²) | 額定行程(mm) | |
|---|---|---|---|---|---|---|
| 合流型 | 分流型 | |||||
| 25 | 25 | 8.5 | 可用合流結構代替 | ZHAB |
350 | 16 |
| 32 | 32 | 13 | ZHAB |
350 | 25 | |
| 40 | 40 | 21 | ||||
| 50 | 50 | 34 | ||||
| 65 | 65 | 53 | ZHAB |
S60 | 40 | |
| 80 | 80 | 85 | 85 | |||
| 100 | 100 | 135 | 135 | |||
| 125 | 125 | 210 | 210 | ZHAB |
900 | 60 |
| 150 | 150 | 340 | 340 | |||
| 200 | 200 | 535 | 535 | |||
| 公稱通徑DN | L | A | Hi | H2 | H3 | H4 | HS | C | H6 | 重量 |
|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 160 | 285 | 126 | 271 | 286 | 286 | 135 | 220 | 180 | 21 |
| 32 | 180 | 285 | 129 | 297 | 297 | 297 | 145 | 220 | 180 | 23 |
| 40 | 200 | 285 | 147 | 297 | 315 | 315 | 160 | 220 | 180 | 33 |
| 50 | 230 | 285 | 152 | 297 | 320 | 320 | 170 | 220 | 180 | 36 |
| 65 | 290 | 360 | 179 | 375 | 417 | 417 | 190 | 265 | 240 | 64 |
| 80 | 310 | 360 | 189 | 375 | 427 | 427 | 200 | 265 | 240 | 72 |
| 100 | 350 | 360 | 204 | 375 | 442 | 442 | 220 | 265 | 240 | 92 |
| 125 | 400 | 470 | 228 | 455 | 489 | 619 | 280 | 315 | 304 | 155 |
| 150 | 480 | 470 | 268 | 455 | 529 | 659 | 320 | 315 | 304 | 193 |
| 200 | 600 | 470 | 318 | 455 | 579 | 709 | 380 | 315 | 304 | 270 |
注：
1、表中重量為配用PSL型執行機構數據。
2、閥體法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI,JS,DN等標準。
