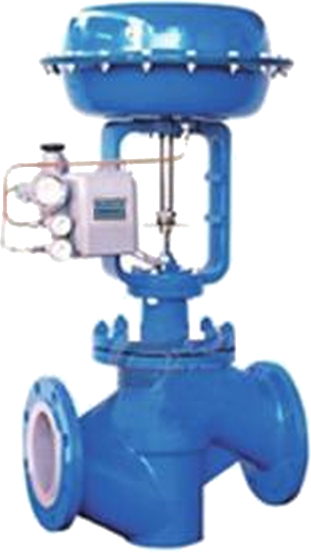

SQD207 波紋管密封襯氟單座調節閥
如果您對我們的產品感興趣的話, 請聯系我們
產品分類
關鍵詞：
產品詳細
SQD207
波紋管密封襯氟單座調節閥
Pneumatic Rotary Stroke Regulating Valve
產品概述
SQD207導向型氣動薄膜襯氟單座闊氣閥是自控儀表中的執行單元，它由多彈簧薄膜執行機構和直通單座襯氟塑潤兩部分組成。由于該閥接觸介質的部位均采用高壓注塑工藝，襯有能耐腐蝕，耐老化的聚全氟乙丙烯（簡稱F46),又采用聚四氟乙烯波紋管密封，因而該閥廣泛適用于化工、石油、治金、醫藥、電力等行業中酸（如鹽酸、硫酸、氫氟酸）、堿等強腐蝕介質和有毒、易揮發等氣體、液體介質的過程控制。
特點：
1、耐衡蝕：閥體內腔、閥芯、閥座、閥桿均包襯2.5-3mm厚的F46,能時酸、堿等強禽蝕。
2、密封性能好：采用聚四氟乙烯材質的波紋管和填料雙重密封，確保無滲漏。
3、泄露量小：由于閥芯、閥座是軟密封，故泄露量小，高于國家V級標準。
4、采用精小型多彈簧執行機構，體積小，壓量輕，調節精度高。
標準技術參數
閥體
型式：直通單座
公稱通經：20-150mm 3/4"~6"
公稱壓力：PN1.0、1.6MPa
(ANSI 125Lb 150Lb)
法蘭標準：ANSIGB JB HG JPI JIS DIN
材料：NCB WC6 WC9 CF3 CF8 CF3M CF8M
內件材質：304 316 304L 316L 17-4PH
工作溫度：-20~150℃
壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料
閥內組件
閥芯型式：單座柱塞型閥芯
流量特性：等百分比特性和線性特性
閥芯材料：2Cr13襯F46
閥座材料：襯F46
波紋管材料：聚四氟乙烯
執行機構
型式：ZHA/B多彈簧薄膜執行機構
膜片材料：乙丙橡膠夾尼龍布 丁腈橡膠夾尼龍布
彈簧范圍：20100、80~240KPa
供氣壓力：140~400KPa
起源接頭：Rc1/4*
環境溫度：-30~+70℃
閥作用型式：氣關式或氣開式
附件（根據要求配置)
定位器，電磁淘，空氣過濾減壓閥，手輪機構，限位開關，閥位傳送器，氣動加速器，保衛閥，其它
性能
基本誤差%：不帶定位器±3 帶定位器≤±1
回差%：不帶定位器3 帶定位器≤1
死區%：不帶定位器≤6 帶定位器≤1.0
額定流量計數誤差：≤±10%(Kv≤5時±15%)
泄漏量：≤0.01%閥額定容量
可調范圍
30:1
| 公稱通徑DN (mm ) | 閥座直徑dg (mm ) | Kv值 | 額定行程 |
|---|---|---|---|
| G3/4 | 3 | 0.08 | 10 |
| 4 | 0.12 | ||
| 5 | 0.2 | ||
| 6 | 0.32 | ||
| 7 | 0.5 | ||
| 8 | 0.8 | ||
| 20 | 10 | 1.2 | |
| 12 | 2 | ||
| 15 | 3.2 | ||
| 20 | 5 | ||
| 25 | 25 | 8 | 16 |
| 32 | 32 | 12 | |
| 40 | 40 | 20 | 25 |
| 50 | 50 | 32 | |
| 65 | 65 | 50 | 40 |
| 80 | 80 | 70 | |
| 100 | 100 | 100 | |
| 150 | 150 | 240 | 60 |

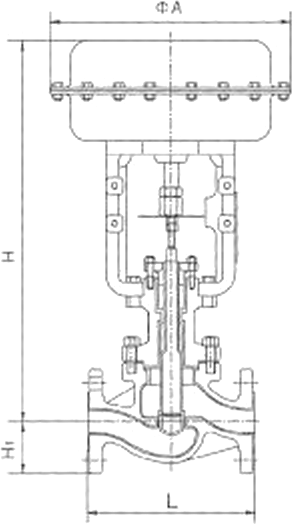

| 公稱通徑 | L | ΦA | H | H1 | 重量(Kg) |
|---|---|---|---|---|---|
| 3/4" | 116 | 245 | 501 | 50 | 17 |
| 20 | 180 | 245 | 445 | 65 | 17 |
| 25 | 185 | 245 | 485 | 70 | 19 |
| 32 | 200 | 245 | 495 | 80 | 21 |
| 40 | 220 | 290 | 523 | 71 | 28 |
| 50 | 250 | 290 | 532 | 88 | 31.5 |
| 65 | 275 | 362 | 697 | 102 | 54 |
| 80 | 300 | 362 | 699 | 140 | 64 |
| 100 | 350 | 362 | 699 | 170 | 80 |
| 150 | 480 | 454 | 817 | 190 | 120 |
注：法蘭差接尺寸符合JB78-59、JB/T79,1-94標準。也可按用戶要求提供HG20592-20635-97及ANSI、JIS、JPI
