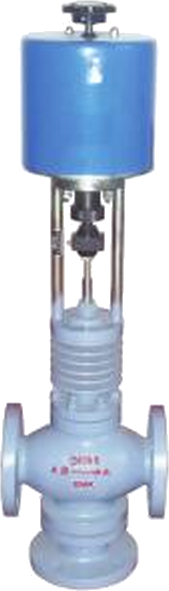

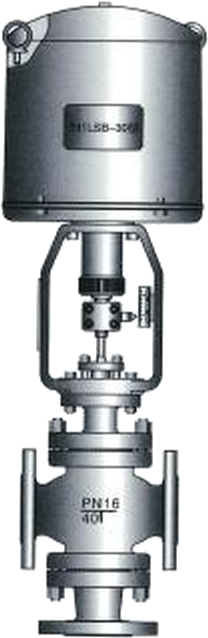

SQD204頂部導向三通調節閥
如果您對我們的產品感興趣的話, 請聯系我們
產品分類
關鍵詞：
產品詳細
SQD204
頂部導向三通調節閥
Electric Linear Stroke Regulating Valve
產品概述
SQD204型電子式三通合流/分流調節閥主要用于將一股進口流體分成二股流體或者把二股進口流體合成一股出口流體。三通閥分為(SQD204Q)合流調節閥，（SQD204X)分流調節閥。閥尺寸，壓差較小時合流閥也可以作為分流閥用，但閥尺寸大，壓差高的場合請勿用分流閥。
標準技術參數
種類
SQDQ(合流三通調節閥)
SQDX(分流三通調節閥)
閥體
型式：三通鑄造球形閥
閥尺寸：DN25~200mm 1"-8"
額定壓力：PN16、PN40 ANSI 150 300
連接形式：ANSI GB JB HG JPI JIS DIN
焊接（須用戶指定）
法蘭標準：ANSI GB JB HG JPI JIS DIN
密封面型式：RF RJ FF RM 法蘭連接
法蘭端面距：按GB12221-89
材料：WCB WC6 WC9 CF3 CF8 CF3M CF8M
內件材質：304 316 304L 316L 17-4PH
壓蓋型式：壓板式
填料：V型聚四氟乙填料，柔性石墨填料
墊片：形式，齒形和平型
材料，F(xiàn)4改性F4,不銹鋼+石顯
閥內組件
閥芯：三通線性或拋物線V型塊口閥芯
執行機構
型式：電動執行機構
381LSAXA-08.381LSA/XA-20.
381 LSB/XB-30,381LS8XB-50,
381LSC-65,381SC-99,
381LSC-160
閥作用：正作用，反作用
控制動作：比例控制或ON-OFF控制
輸入信號：420mADC或5VDC須選擇輸入
信號“斷”時調節閥的位置（保位、全開、金關)
電源：AC220V.50Hz
輸出信號：4-20mADC(負載電阻5002以下)
功耗：A型/50VA,B型/150VA,C型/220VA
保護等級：1P55
出線連接：菩通S型G1/2,防爆X型G3/4
環境溫度：無空間加熱器-10℃-+60℃
有空間加熱器-35℃~+60℃
防爆X型-10℃~+40℃
環境混度：普通S型95%以下，防爆X型45~85%
隔爆等級：ExdIIBT4
過載保護：A、B型任選，C型必配
手動裝置：帶手柄
附件：（根據要求配置)
空間加熱器，過載保護
性能
額定K值：參照表1
可調范圍：30：1
閥座泄露率（對于額定Kv值%）
金屬密封 小于0.01%成0.001%
(ANSI B16.104-1976IV級)
基本誤差：士1%
回差：≤1%
死區：≤1%
動作時間：參照表1
外形尺寸：參照表2
接線端子圖：參閱所配執行機構使用說明書
油漆顏色：調節閥的電動執行機構和閥的表面應涂漆，不銹綱和銅的閥可不涂漆。
閥體上的箭頭及文字涂紅漆。
用戶指定色彩也可。
注：
1、表中重量為配用PSL型執行機構數據。
2、閥體法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI,JS,DN等標準。
