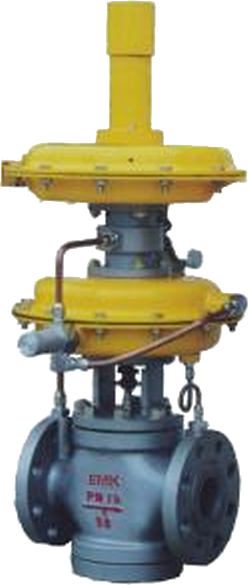

WZ501 指揮器操作型自力式壓力調節閥
如果您對我們的產品感興趣的話, 請聯系我們
產品分類
關鍵詞：
產品詳細
WZ501
指揮器操作型自力式壓力調節閥
Self-operatde Regulatiug Valve
產品概述
WZ501型指揮器操作型自力式壓力調節閥是一種無需外來能源，而只依靠被調介質自身的壓力變化達到自動調節和穩定閥后壓力為恒定值得一種節能型壓力調節閥。
該閥壓力設定在指揮器上實現，因而方便、快捷、省時省力可運作狀態下連續設定：控制精度高，可比一般ZZY型直接操作自力式壓力調節閥高一倍，適合控制精度要求高的場合；檢測、執行元件由耐高溫材料制作，無需帶冷凝器也可用于離溫(200℃)水蒸汽場合。
標準技術參數
閥體
型式：直通三通鑄造球形閥
閥尺寸：DN15-150mm 3/4"-6"
額定壓力：PN10、PN16 ANSI 150
連接形式：ANSI GB JB HG JPI JIS DIN 焊接（須用戶指定）
法蘭標準：ANSI GB JB HG JPI JIS DIN
密封面式：RF RJ FF RM法蘭連接
法蘭端面距：按GB12221-89
材料：WCB CF3 CF8
內件材質：WCB 304 316 304L 316L 17-4PH
結構形式：標準型（-5℃+70℃)高溫型（無冷凝器）(<+200℃)
墊片：型式，齒型和平型 材料，F(xiàn)4改性F4,不銹綱+石墨
閥內組件
閥芯：?jiǎn)巫烷y芯 金屬密封 軟密封 快開特性
材料：1Cr18Ni9T PTFE
執行結構
型式：薄膜式 ZH100,ZH200,ZH280,ZH400
膜片材料：丁腈橡膠夾增強滌綸織物
信號接口：內螺紋M16×1.5
環境溫度：-30℃~+70℃
指揮器
型式：薄膜式 H100,H400,H600
膜片材料：丁腈橡膠夾增強滌綸織物/不銹鋼
信號接口：內螺紋M16×1
環境溫度：-30℃~+70℃
性能
額定Kv值：參照表1
流量特性：快開
整機作用方式：閥后壓力控制
壓力調節范圍：參照表3
壓力控制精度：≤±2.5%
閥座泄漏率（對于額定Kv值%)
金屬密封 小于0.01%(ANSIB16.104-1976IV級)
款密封小于0.00001%以下
(ANSIB16.104-1976IV級)

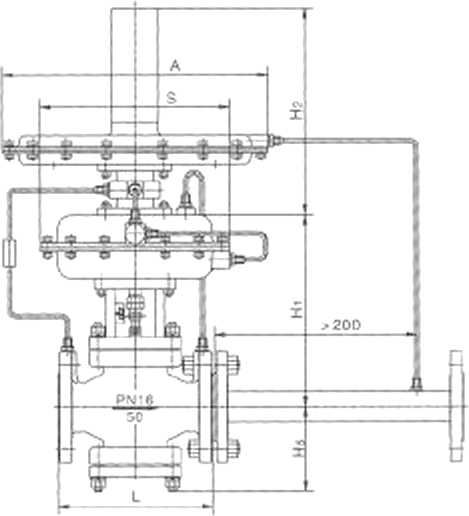

外形尺寸：參照表3
油滾顏色：調節閥的執行機構和閥的表面應涂漆，不銹銅和銅的閥可不涂漆。閥體上的箭頭及文字涂紅漆。用戶指定色彩也可。
注：閥體法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI,JIS.DIN等標準。
注：閥體法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI,JIS.DIN等標準。
