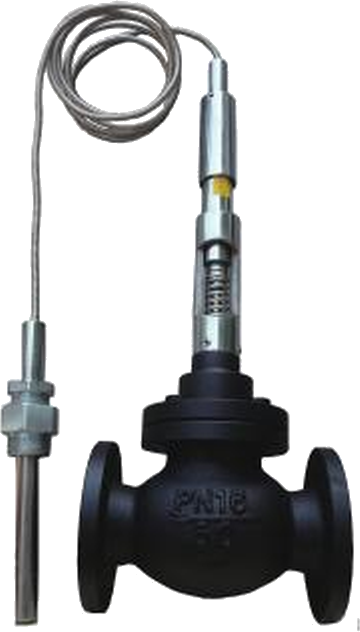

WZ504/05

自力式溫度調節閥

Self-operated Regulating Valve

產品概述

無需外來能源的節能型控制閥用于非腐蝕性氣體和蒸汽等介質的各種加熱器溫度控制。

產品特點

采用波紋管+彈簧做壓力平衡元件，靈敏度高，噪音低，性能可靠，免于維護采用標準模塊化設計，三化水平高，通過組合件，可進行多項組合控制采用進口溫控器，質量可靠具有超溫保護功能。
免維護，介質直接控制，無需外來能源的節能控制閥不銹鋼波紋管壓力平衡式，不平衡力小，靈敏度高。具有超溫超壓保護功能，采用標準模塊化設計，三化水平高，通過組合件，可進行多項組合控制。

標準技術參數

閥體

型式：流體壓力平衡型閥芯
公稱通徑：DN15.125mm3/4~6
額定壓力：PN10、PN16、PN25、PN40 ANSI150300
連接形式：ANSIGB JB HG JPI JIS DIN 焊接（須用戶指定）
法蘭標準：ANSIGB JB HG JPI JIS DIN
密封面式：RF RJ FF RM法蘭連接
法蘭端面距：按GB12221-89
材料：WCB CF3 CF8
內件材質：WCB 304 316 304L 316L 17-4PH
公稱壓力：PN1.6、2.5、4.0PMa(ANSI)
連接形式：法蘭RF
材質：WC8、CF8、CF8M

閥組件

閥芯：硬密封304316 軟密封KM
閥座：CF8 CF8M
閥桿：304316

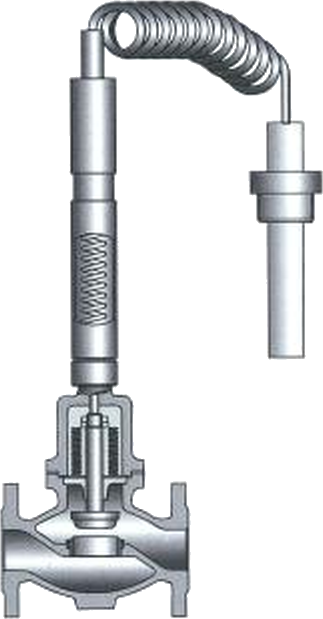

閥蓋

內裝壓力平衡機構，由以下零件組成：
DN15~125由316波紋管+304平衡彈簧組合而成。
通過連接螺母將調節機構與執行機構（溫控器）拆裝十分便捷。

執行機構

溫控器是溫度調節的執行器，它是根據液體的不可壓縮和熱脹冷縮原理進行工作的，溫控器有兩種型號多種溫度控制范圍可供選擇。

特殊類型

對有特殊清潔度要求的工作環境，不用潤滑。

公稱通徑 (mm)	Kvs值 (M3/h)	行程根據VDMA2422標準	Z值，	PN16的最大壓差 △Pmax.(MPa)	PN40的最大壓差 △Pmax.(MPa)	允許泄漏量(在規定試驗條件下)
公稱通徑 (mm)	Kvs值 (M3/h)	行程根據VDMA2422標準	Z值，	PN16的最大壓差 △Pmax.(MPa)	PN40的最大壓差 △Pmax.(MPa)	硬密封	軟密封
15	4	6	0.6	1.6	2.0	4×10^-4×閥門額定容量	10氣泡/分
20	6.3	6	06	1.6	2.0
25	8	6	0.6	1.6	2.0
32	16	8	0.55	1.6	2.0
40	20	10	0.55	1.6	2.0
50	32	12	0.5	1.6	2.0
65	50	12	0.5	1.6	2.0		20氣泡分
80	80	18	0.25	1.6	2.0
100	125	20	0.4	1.5	1.5
125	160	20	0.35	1.5	1.5

WZ504/505調節機構技術參散

類型	Xs設定范固內 (℃)	時間常數 (s)	傳感器處允許的最高溫度 (℃)	溫控器處的環境溫度(℃)	公稱壓力: 傳感器, 侵入式套管(PN)	溫度傳感器	傳感器介質	傳感器材質	侵入式套管材質	溶液罩式傳感器連接尺寸	超溫保護	毛細管長度	控制精度
04		120(加侵入式套管)	高于設定 100℃	0~70	4.0MPa	光滑傳感器 Φ24×380	硅油	黃銅，銅	黃鋼鍍鎳不銹鋼	R1"	超過設定點100℃ 以內	3(標準型) 5 10 15	±1.5℃
05		20	高于設定 100℃	0~70	4.0MPa	螺旋傳感器 Φ30×500	硅油	銅, 螺旋鍍鎳	無侵入式套管	R1"	超過設定點100℃ 以內	3(標準型) 5 10 15	±1.5℃

溫控器主要技術參數

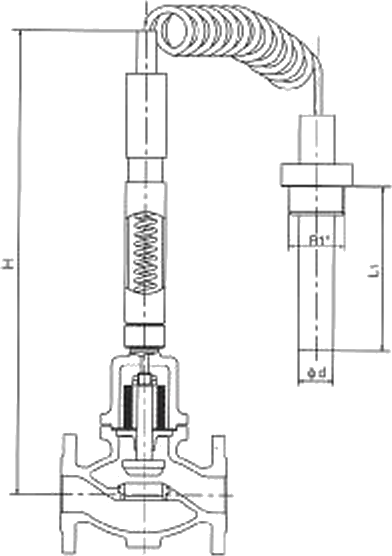

DN	Hmm	Kg	溫包尺對Φd×L1		連接尺寸	重量(Kg)
DN	Hmm	Kg	04	05	連接尺寸	重量(Kg)
15	502	130	Φ24X380	Φ30X500	R1"	9.7
20	502	150				10.2
25	528	160				13.2
32	528	180				16.5
40	530	200				17.5
50	530	230				20.5
65	565	290				32.5
80	565	310				36.5
100	670	350				63.5
125	670	400				73.5
