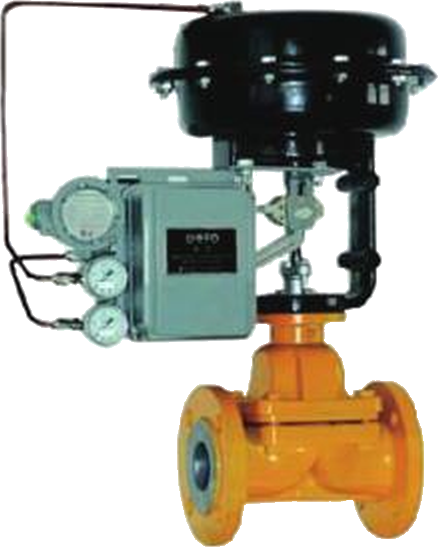

WZ106 頂部導向隔膜調節閥
如果您對我們的產品感興趣的話, 請聯系我們
產品分類
關鍵詞：
產品詳細
WZ106
頂部導向隔膜調節閥
Pneumatic Linear Stroke Regulating Valve
產品概述

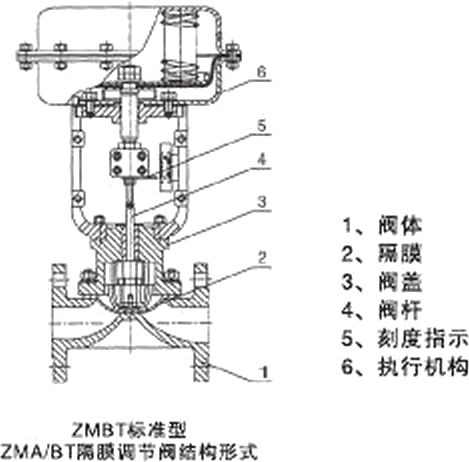

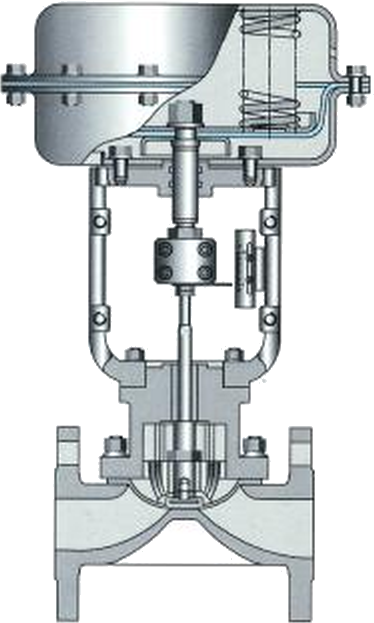

WZ106氣動薄膜隔膜話節閥采用隔膜與閥體間“山”形凸出面進行密封，無填料函，節流元件為彈性隔膜，閥體流道平滑，閥體襯里和隔膜均采用耐腐蝕材料制造，調節閥配用多彈簧式薄膜執行機構，具有結構小輸出力大，更適用于要求耐腐蝕、制毒場合。
標準技術參數
閥體
型式：直通鑄造閥體
閥尺寸：DN20-200mm 3/4"~8"
額定壓力：PN10、PN16 ANS 150
連接形式：ANSI GB JB HG JPI JIS DIN 焊接(須用戶指定)
法蘭標準：ANSI GB JB HG JPI JIS DIN
密封面式：RF RJ FF RM法蘭連接
法蘭端面距：按GB12221-89
材料：NCB CF3 CF8
內件材質：WCB 304 316 304L 316L 17-4PH
閥內組件
閥芯：隔膜軟密封(NBR、EPDM、PTFE)
執行機構
型式：電動執行機構
381LSA/XA-08,381LSA/XA-20，
381LSB/XB-30,381LSB-XB-50,
381LSC-65,381LSC-99,
381LSC-160
閥作用：正作用，反作用
控動作：比例控制或ON-OFF控制
輸入信號：4-20mADC或1-5VDC須選擇輸入信號“斷”時調節潤的位置(保護、全開、全關)
電源：AC220V,50Hz
輸出信號：4~20mADC(負載電阻500Ω以下)
功耗：A型/50VA,B型/150VA，C型/220VA
保護等級：IP55
出線連接：普通S型G1/2,防爆X型G3/4
環境溫度：無空間加熱器-10℃~+60℃
有空間加熱器-35℃~+60℃
防爆X形-10℃~+40℃
環境濕度：普通S型95%以下，防爆X型45-85%
隔爆等級：ExdllBT4
過載保護：A、B型任選，C型必配
手動裝置：帶手柄
附件（根據要求配置)
空間加熱器，過載保護
性能
額定Kv值：參照表1
流量熱性：線性
可調范田：30：1
閥座泄深率(對于額定K值%)
金屬密封:小于0.00001%以下
(ANSI B16.104-1976VI級)
基本誤差：±1%
回差：≤1%
死區：≤1%

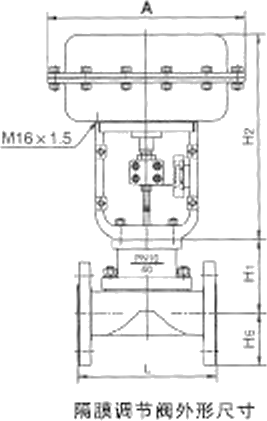

外形尺寸：參照表2
產品重量：參照表2
接線端子圖：參閱所配執行機構使用說陰書
油漆顏色：調節閥的電動執行機構和閥的表面應涂漆，不銹鋼和銅的閥可不涂漆。閥體上的箭頭及文字涂紅漆。用戶指定色彩也可。
注：
1、表中重量為不帶附件標準型數據，也可以安裝到裝式手輪。
2、閥體法蘭送面距可按用白指定標準制造，如：ANSI、JIS、DIN等標準。
