德標波紋管截止閥（暗桿式）

波紋管閥門是一種采用波紋管作為密封元件的閥門，具有耐高溫、耐高壓、耐腐蝕等特點，廣泛應用于石油化工、電力、冶金、核能等領域，是高性能閥門的重要代表。

聯系方式

如果您對我們的產品感興趣的話, 請聯系我們

產品詳細


德標波紋管截止閥（暗桿式）/DIN Standard bellow sealed globe valve(NRS)

產品結構特點/Product structural features

西瑪克生產的德標波紋管截止閥適用于公稱壓力PN1.6-4.0MPa，工作溫度-20℃~350℃的石油、化工、制藥、冶金、電力行業 等各種工況要求密封嚴格的管路上，切斷或接通管路介質。

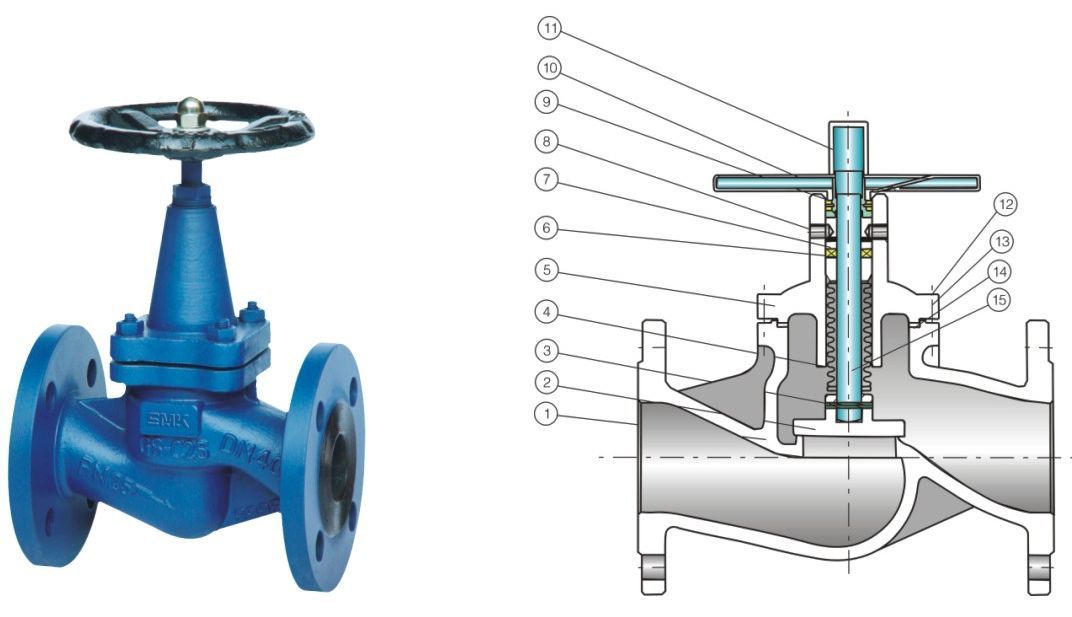

主要零部件材質/Main parts materials

序號No. 名稱Part name 材質 Material
1 閥體Body GS-C25、CF8、CF36
2 閥瓣Disc 2Cr13、F304、F316
3 軸銷Hinge pin F304、F316
4 波紋管組件 Bellows combination F304、F316L
5 閥蓋Bonnet GS-C25、CF8、CF36
6 填料 Packing 柔性石墨Flexible graphite、PTFE
7 壓套Gland 25#、F304、F316
8 內六角螺釘 inner hexagon Screw 25#、F304、F316
9 螺母Nut 銅合金ZQA19-4
10 手輪Hand wheel 碳鋼carbon steel
11 并帽Cap 25#
12 六角螺母Hexagon nut ASTMA1932H、 A193-8、 A193-8M
13 雙頭螺栓Bolt ASTMA193B7、A193-B8、A193-B8M
14 復合墊Gombination gaskett 柔性石墨+不銹鋼Flexible graphite+xtainless steel、PTFE
15 閥桿Stem 2Cr13、F304、F316

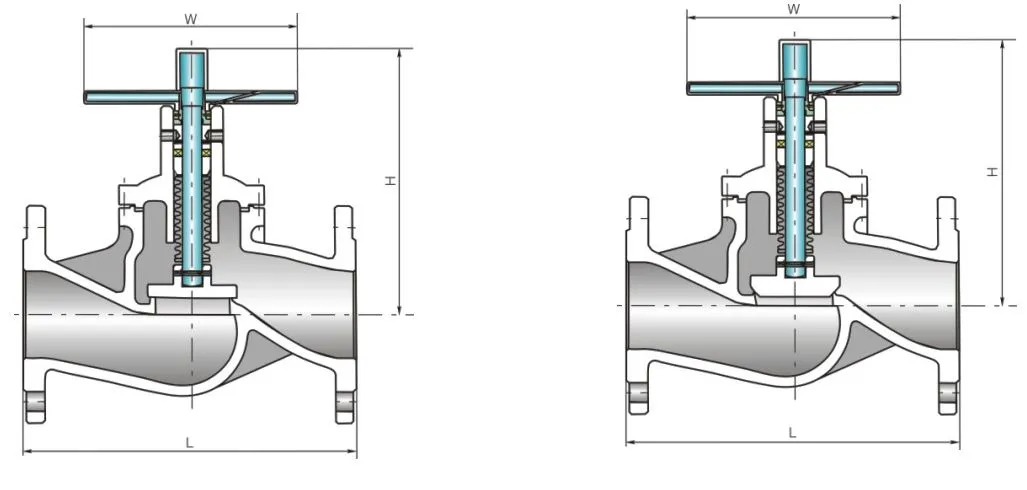

主要尺寸與重量/Main dimension and weight

型號 Model HDBWT-16* DHWT41H-16
壓力等級Pressure PN16
口徑Size 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850
H 191 191 197 200 218 220 238 257 340 360 390 530 665 720
W 120 120 140 140 160 180 180 200 250 300 300 400 520 520
重量Weight 4 4.5 5 7 9 12 18 23 41 54 90 145 245 385
行程h 7 7 12 13 14 15 19 23 28 35 42 52 64 75
Kv 4.2 7.4 12 19 30 47 77 120 188 288 410 725 1145 1635
型號Model HDBWT-25* DHWT41H-25
壓力等級Pressure PN25
口徑Size 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850
H 191 191 197 200 218 220 238 257 340 360 390 530 665 720
W 120 120 140 140 160 180 180 200 250 300 300 400 520 520
重量Weight 4 4.5 5 7.5 9.5 12.5 19 24 43 57 95 150 254 396
行程h 7 7 12 13 14 15 19 23 28 35 42 52 64 75
Kv 4.2 7.4 12 19 30 47 77 120 188 288 410 725 1145 1635
型號Model HDBWT-40* DHWT41H-40
壓力等級Pressure PM40
口徑Size 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850
H 191 191 197 220 218 220 238 257 340 360 390 530 665 720
W 140 140 140 160 180 180 200 250 300 350 350 450 520 520
重量Weight 4 4.5 5 8 10 13.5 20 25 45 60 98 158 264 405
行程h 7 7 12 13 14 15 19 23 28 35 42 52 64 75
Kv 4.2 7.4 12 19 30 47 77 120 188 288 410 725 1145 1635
