德標直角式波紋管截止閥Right angle bellow globe valve ace,to DIN
用途/Purpose
西瑪克生產的德標直角式波紋管截止閥適用于公稱壓力PN1.6~16MPa,工作溫度-29~350℃的石油、化工、制藥、冶金、 電力行業等各種工況要求密封嚴格的管路上，切斷或接通管路介質。

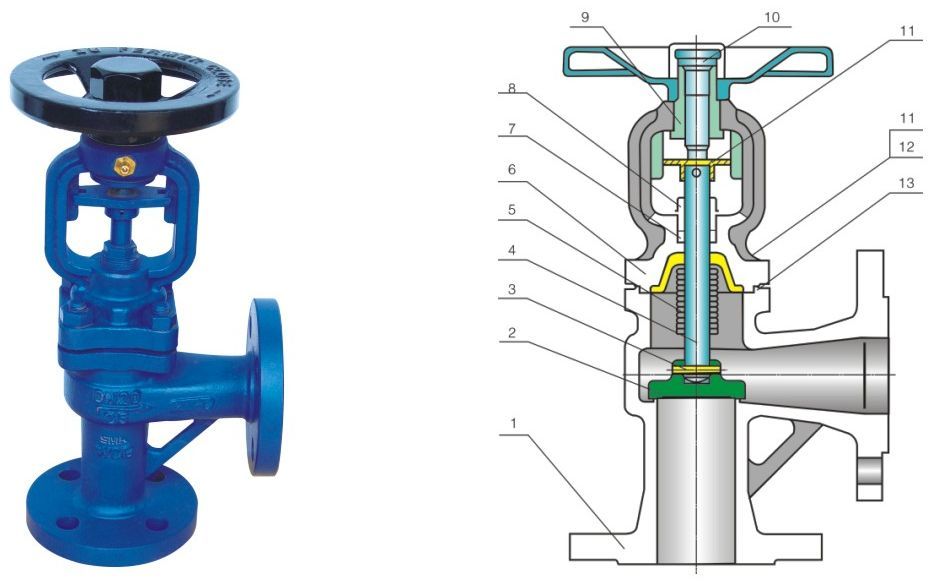

主要零部件材質/Main parts materials
| 序號NO. |
名稱 Part name |
材 質 Material |
| 1 |
閥體Body |
GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301 |
| 2 |
閥瓣Disc |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、 F316、 F321、 F304L、 F316L |
| 3 |
軸銷Pin |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、 F316、 F321、 F304L、 F316L |
| 4 |
閥桿Stem |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、 F316、 F321、 F304L、 F316L |
| 5 |
波紋管組件 B ellow assemble |
1Cr18Ni9Ti、304、316 |
| 6 |
閥蓋Bonnet |
GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301 |
| 7 |
填料 Packing |
柔性石墨 Flexible graphite、PTFE |
| 8 |
填料壓蓋Gland |
GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301 |
| 9 |
閥桿螺母Yoke nut |
銅合金ZQA19-4 |
| 10 |
手輪 Handwheel |
WCB、QT400-18 |
| 11 |
雙頭螺栓Bolt |
ASTM A193-B7、 A193-B8、 A193-B8M |
| 12 |
六角螺母Nut |
ASTM A194-2H、 A194-8、 A194-8M |
| 13 |
墊:片 Gasket |
柔性石墨+不銹鋼 Flexible graphite+stainless steel、PTFE |
主要尺寸與重量/Main dimension and weight
| 型號Model |
DBWV4-16* DWJ44H-16 |
| 壓力等級 Pressure |
PN16 |
| 口徑Size |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| L |
90 |
95 |
100 |
105 |
115 |
125 |
145 |
155 |
175 |
200 |
225 |
275 |
325 |
375 |
425 |
| H |
166 |
166 |
172 |
175 |
193 |
195 |
213 |
227 |
294 |
325 |
355 |
440 |
580 |
620 |
785 |
| W |
120 |
140 |
140 |
160 |
160 |
180 |
200 |
220 |
250 |
300 |
350 |
400 |
450 |
500 |
500 |
| 重量(Kg) Weight |
4 |
5 |
6 |
10 |
13 |
18 |
25 |
30 |
40 |
50 |
100 |
180 |
300 |
450 |
670 |
| 型號Model |
DBWV4-25* DWJ44H-25 |
| 壓力等級 Pressure |
PN25 |
| 口徑 Size |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| L |
90 |
95 |
100 |
105 |
115 |
125 |
145 |
155 |
175 |
200 |
225 |
275 |
325 |
375 |
425 |
| H |
166 |
166 |
172 |
175 |
193 |
195 |
213 |
227 |
294 |
325 |
355 |
440 |
580 |
620 |
785 |
| W |
120 |
140 |
140 |
160 |
160 |
180 |
200 |
220 |
250 |
300 |
350 |
400 |
450 |
500 |
500 |
| 重量(Kg) Weight |
4 |
5 |
6 |
11 |
14 |
19 |
27 |
32 |
43 |
53 |
110 |
200 |
330 |
480 |
700 |
| 型號Model |
DBWV4-40* DWJ44H-40 |
| 壓力等級 Pressure |
PN40 |
| 口徑 Size |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| L |
90 |
95 |
100 |
105 |
115 |
125 |
145 |
155 |
175 |
200 |
225 |
275 |
325 |
375 |
425 |
| H |
166 |
166 |
172 |
175 |
193 |
195 |
213 |
227 |
294 |
325 |
355 |
440 |
580 |
620 |
785 |
| W |
120 |
140 |
140 |
160 |
160 |
180 |
200 |
220 |
250 |
300 |
350 |
400 |
450 |
500 |
500 |
| 重量(Kg) Weight |
4 |
5 |
6 |
11 |
14 |
20 |
28 |
33 |
45 |
55 |
120 |
210 |
350 |
500 |
730 |
