德標Y型直流式波紋管截止閥

波紋管閥門是一種采用波紋管作為密封元件的閥門，具有耐高溫、耐高壓、耐腐蝕等特點，廣泛應用于石油化工、電力、冶金、核能等領域，是高性能閥門的重要代表。

郵箱

聯系方式

如果您對我們的產品感興趣的話, 請聯系我們

產品分類

關鍵詞：

產品詳細

德標Y型直流式波紋管截止閥Y-type globe valve with bellow seal acc.to DIN

西瑪克生產的Y型直流式德標波紋管截止閥適用于公稱壓力PN1.6~16MPa,工作溫度-29~350℃的石油、化工、制藥、冶金、電
力行業等各種工況要求密封嚴格的管路上，切斷或接通管路介質。

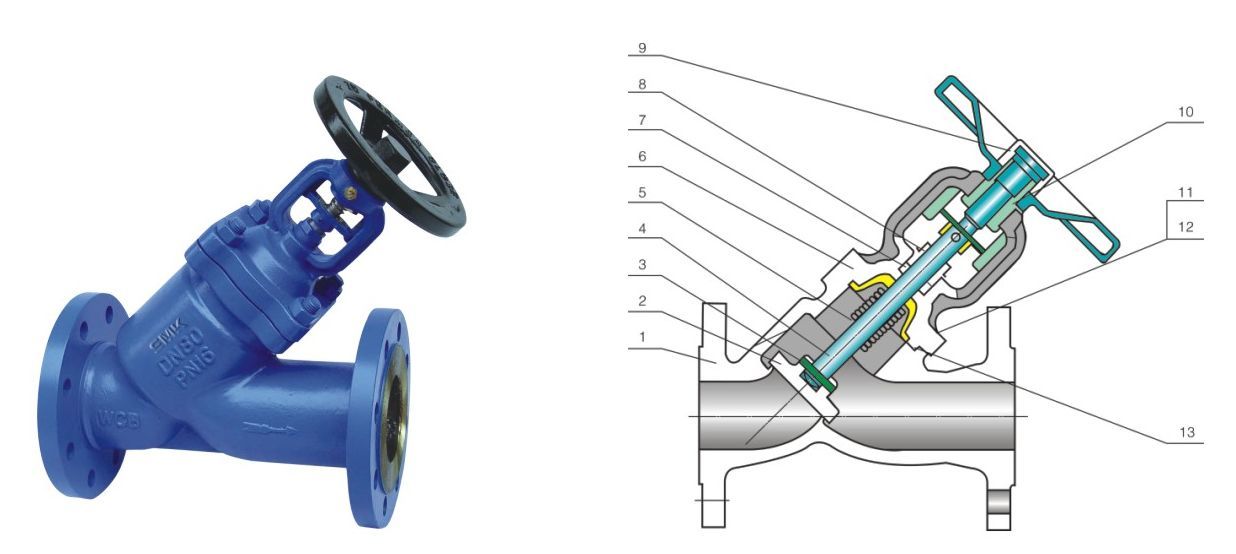

序號NO.	名稱 Part name	材質 Material
1	閥體Body	GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301
2	閥瓣Disc	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、 F316、 F321、 F304L、 F316L
3	軸銷Pin	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、 F316、 F321、 F304L、 F316L
4	閥桿Stem	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、 F316、 F321、 F304L、 F316L
5	波紋管組件 Bellow assemble	1Cr18Ni9Ti、304、316
6	閥蓋Bonnet	GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301
7	填料 Packing	柔性石墨 Flexible graphite、PTFE
8	填料壓蓋Gland	GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301
9	手輪 Handwheel	WCB、QT400-18
10	閥桿螺母Yoke nut	銅合金ZQA19-4
11	雙頭螺栓Bolt	ASTM A193-B7、A193-B8、A193-B8M
12	六角螺母Nut	ASTM A194-2H、 A194-8、 A194-8M
13	墊片Gasket	柔性石墨+不銹鋼 Flexible graphite+stainless steel、PTFE

###主要尺寸與重量 Main dim ensionand weight
