美標緊湊型螺紋-美標焊接式波紋管截止閥/Compact thread/welded bellow seal globe valve ace..to ANSI

應用規范/Application specifications

設造Design and manufacture conform to API 602; MSS-SP-117
連接端尺寸Connection ends conform to:
1. 承插口尺寸按Scoket welded ends conform to ANSI B16_ 11; JB/T1751
2. 螺紋端尺寸按Screw ends conform to ANSI B1.20.1; JB/T7306
3. 對焊端尺寸按Butt-welded ends conform to ANSI B16.25; JB/T12224
4. 法蘭端尺寸按Ranged ends conform to ANSI B16.5; JT79

檢查和試驗Test and inspection conform to API 598
結構特征Structure features:
螺栓連接閥蓋(B.B)和明桿支架(OS & Y)
Bolted bonnet, outside screw and yoke 或焊接閥蓋(W.B)和明桿支架(OS & Y)
Welded bonnet, outside screw and yoke
材料按Materials conform to ANSI/ASTM的規定.
主體材料Main materials:
A105; LF2； F5; F11； F22； 304(L)； 316(L)；
F347; F321; F51; Monel; 20合金等Alloy.
波紋管材料Bellow materials: 304、321、316、Inconel 625、 HastelloyC 276、Monel等.

碳鋼溫壓等級/Carbon steel temperature-pressure rate

CL150-285 P.S.I @ 100° F CL300-740 P.S.I @ 100° F CL600-1480 P.S.I @ 100° F CL800-1975 P.S.I @ 100° F CL1500-3705 P.S.I @ 100° F

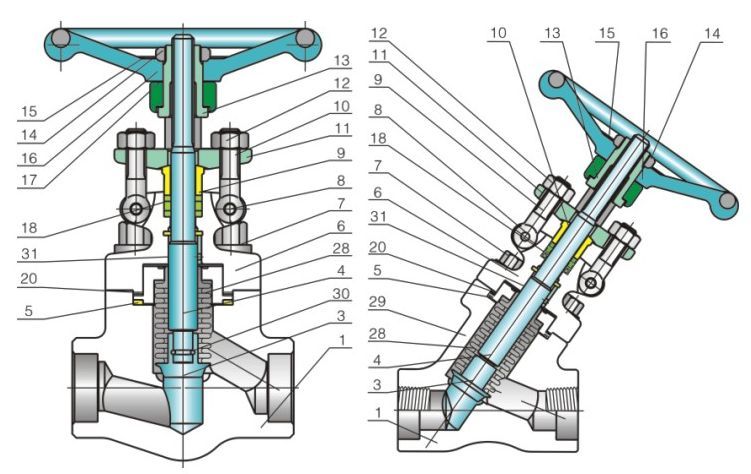

典型零件材料表/Main part materials list

序號NO.	零件名稱 Part name	A105/F6a	A105/F6aHFS	A105/F6aHF	F304(L)/304(L)	F316(L)/316(L)
1	閥體Body	A105	A105+HF	A105+HF	F304(L)	F316(L)
3	閥瓣Disc	F6a	F6a	F6aHF	F304(L)	F316(L)
4	閥桿Stem	410	410	410	304(L)	316(L)
5	墊:片 Gasket	304+柔性石墨 Flexible graphite	304+柔性石墨 Flexible graphite	304+柔性石墨 Flexible graphite	304+柔性石墨 Flexible graphite	316+柔性石墨 Flexible graphite
6	閥蓋Bonnet	A105	A105	A105	F304(L)	F316(L)
7	螺栓Bolt	B7	B7	B7	B8(M)	B8(M)
8	銷軸Pin	410	410	410	304	304
9	填料壓套 Packing bushing	410	410	410	304	316
10	活節螺母Eyelet bolt	B7	B7	B7	B8(M)	B8(M)
11	填料壓蓋 Packing gland	A105	A105	A105	F304	F304
12	六角螺母Hex nut	2H	2H	2H	8(M)	8(M)
13	閥桿螺母Stem nut	410	410	410	410	410
14	鎖緊螺母 Locking nut	35	35	35	35	35
15	銘牌 Nameplate	AL	AL	AL	AL	AL
16	手輪 Handwheel	A197	A197	A197	A197	A197
17	潤滑墊片 Lubricating gasket	410	410	410	410	410
18	填料 Packing	Graphite	Graphite	Graphite	Graphite	Graphite
20	墊片Gasket	304+柔性石墨 Flexible graphite	304+柔性石墨 Flexible graphite	304+柔性石墨 Flexible graphite	304+柔性石墨 Flexible graphite	304+柔性石墨 Flexible graphite
28	波紋管Bellow	F321	F321	F321	F321/304L	F316/316L
30	鋼絲 Steel wire	304	304	304	304	316
31	銷Pin	304	304	304	304	316

JDBWF型(中部法蘭式)

CL800

螺栓連接閥蓋，縮徑和全徑，明桿支架(OS&Y)
Bolted bonnet, full port & reducing port outside screw and yoke(OS & Y)
末端連接為螺紋或承插焊，設計BS5352、MSS-SP-117
Threaded,butt-welded or socket welded ends;design to BS5352XMSS-SP-117

規格Specification (NPS)	R.P		1/2	3/4	1	1¼	1½	2	21/2	3
規格Specification (NPS)	F.P	1/4	3/8	1/2	3/4	1	1¼	1½	2	2½
結構長度(mm)Face to face	L	79	79	92	111	120	152	172	200
手輪直徑(mm)Handwheel diameter	W	100	100	100	125	160	160	180	200
中心高度(mm)Height	H	162	162	164	200	220	257	295	350
流道孔徑(mm)Flow port dimension	d	7.0	9.0	13	17.5	23	30	35	46
重量Weight (Kg)		2.5	2.3	2.4	4.35	5.75	7.8	12.5	17.5

JDBWH型(中部焊接式)

CL800

焊接連接閥蓋，縮徑和全徑，明桿支架(OS&Y)
Welded bonnet, full port & reducing port outside screw and yoke(OS & Y)
末端連接為螺紋或承插焊，設計BS5352、MSS-SP-117
Threaded,butt-welded or socket welded ends;design to BS5352XMSS-SP-117

規格Specification (NPS)	R.P		1/2	3/4	1	1¼	1½	2	2½	3
規格Specification (NPS)	F.P	1/4	3/8	1/2	3/4	1	1¼	1½	2	2½
結構長度(nrmn) Face to face	L	79	79	92	111	120	152	172	200
手輪直徑(mm) Handwheel diameter	W	100	100	100	125	160	160	180	200
中心高度(mm) Height	H	162	162	164	200	220	257	295	350
流道孔徑(mm) Flow port dimension	d	7.0	9.0	13	17.5	23	30	35	46
重量Weight (Kg)		1.8	1.7	1.9	3.3	5.2	6.8	10.6	13.8
