美標拋物線波紋管調節閥/Parabola bellow control valve ace.to ANSI
用途/Purpose
西瑪克生產的美標拋物線波紋管調節閥適用于公稱壓力CLASS150-900LBS,工作溫度-29~350℃的石油、化工、制 藥、冶金、電力行業等各種工況要求密封嚴格的管路上，做啟閉和調節流量用。
結構特點/Structuralfeatures
1、 產品結構合理、密封可靠、性能優良、造型美觀；
2、 密封面堆焊Co基硬質合金，耐磨、耐腐、抗摩擦性能好、使用壽命長；
3、 閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；
4、 雙重密封，性能更可靠；
5、 閥桿升降位置指示、更直觀；
6、 零件材質及法蘭、對焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
技術規范/Technicalspecificastion
結構形式 Structural formation: BB-BG-OS & Y
驅動動方式 Driving maner:手動 Hand-operated 電動 Electric-actuated
設計標準 Design standard: AMSEB16.34、BS1873
結構長度 Facetoface: ASMEB16.10
連接法蘭 Flangeends: ASMEB16.5
試驗和檢驗 Test & inspection: API598
產品性能規范/Prod uctsperformancespecification
| 公稱壓力(LB) Nominal pressure |
売體試驗壓力(MPa) Shell test |
密封試驗壓力(MPa) Sealing test |
適用溫度rci Suitable temp. |
使用介質 Suitable madium |
| 150 |
3.0 |
2.2 |
≤350℃ |
易燃易爆有毒氣體介質、 水、蒸氣、油品等 Flammable toxic gas medium 、water、oil & gas |
| 300 |
7.5 |
5.5 |
| 600 |
15.0 |
1 1.0 |
| 900 |
22.5 |
16.5 |

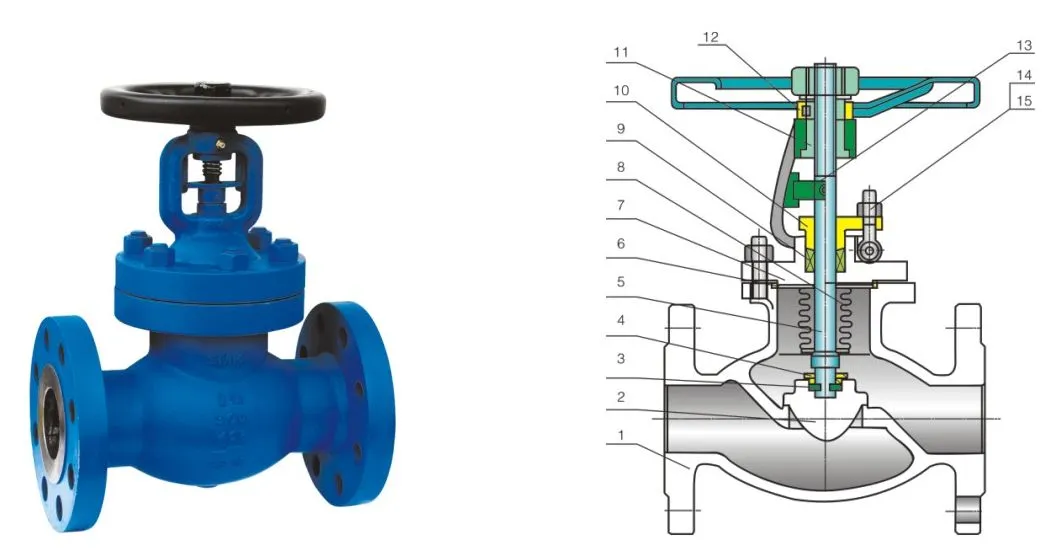

主要零部件材質/Main parts materials
| 序號NO. |
名稱 Part name |
材 質 Material |
| 1 |
閥體Body |
ASTM A216-WCB ASTM A351-CF8、CF8M、CF3、CF3M |
| 2 |
閥瓣Disc |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、 F316、 F321、 F304L、 F316L |
| 3 |
對開圓環Split ring |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、 F316、 F321、 F304L、 F316L |
| 4 |
閥瓣蓋 Disc bushing |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、 F316、 F321、 F304L、 F316L |
| 5 |
閥桿Stem |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、 F316、 F321、 F304L、 F316L |
| 6 |
墊片Gasket |
柔性石墨+不銹鋼 Flexible graphite+stainless steel |
| 7 |
閥蓋Bonnet |
ASTM A216-WCB ASTM A351-CF8、CF8M、CF3、CF3M |
| 8 |
波紋管組件 B ellow assemble |
ASTM A182-F304、 F316、 F321、 F304L、 F316L |
| 9 |
填料 Packing |
柔性石墨 Flexible graphite |
| 10 |
填料壓蓋Gland |
ASTM A216-WCB ASTM A351-CF8、CF8M、CF3、CF3M |
| 11 |
閥桿螺母Yoke nut |
銅合金ZQA19-4 |
| 12 |
手輪 Handwheel |
ASTM A536Gr.60-40-18、A216-WCB |
| 13 |
定位片 Guide piece |
25、45、304、316、304L、316L |
| 14 |
雙頭螺栓Bolt |
ASTM A193-B7、 A193-B8、 A193-B8M |
| 15 |
六角螺母Nut |
ASTM A194-2H、 A194-8、 A194-8M |
主要尺寸與重量/Main dimension and weight
| 型號Model |
ABWTF1H-150Lb* WT41H-150Lb |
| 壓力等級 Pressure |
150Lb |
| 口徑Size |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| in |
1/2 |
3/4 |
1 |
1"4 |
1½ |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
| L |
108 |
1 17 |
127 |
140 |
165 |
203 |
216 |
241 |
292 |
356 |
406 |
495 |
622 |
698 |
787 |
| H |
241 |
241 |
241 |
280 |
286 |
368 |
387 |
400 |
457 |
520 |
609 |
698 |
762 |
876 |
990 |
| W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
320 |
340 |
400 |
450 |
450 |
450 |
| 重量(Kg) Weight |
4 |
5 |
6 |
10 |
13 |
18 |
30 |
35 |
55 |
75 |
104 |
200 |
300 |
390 |
610 |
| 型號Model |
ABWTF1H-300Lb* WT41H-300Lb |
| 壓力等級 Pressure |
300Lb |
| 口徑Size |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| in |
1/2 |
3/4 |
1 |
1V4 |
1"2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
| L |
152 |
178 |
203 |
215 |
229 |
267 |
292 |
318 |
356 |
400 |
444 |
559 |
622 |
71 1 |
762 |
| H |
241 |
241 |
283 |
320 |
322 |
399 |
438 |
450 |
584 |
610 |
660 |
762 |
850 |
1085 |
1187 |
| W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
320 |
340 |
400 |
450 |
450 |
450 |
| 重量(Kg) Weight |
6 |
7 |
10 |
15 |
20 |
25 |
30 |
52 |
88 |
1 15 |
160 |
259 |
420 |
595 |
876 |
主要尺寸與重量/Main dimension and weight
| 型號 Model |
ABWTF1 H-600Lb* WT41 H-600Lb |
| 壓力等級 Pressure |
600Lb |
| 口徑 Size |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| in |
1/2 |
3/4 |
1 |
1¼ |
1½ |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
| L |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
787 |
838 |
889 |
| H |
240 |
280 |
320 |
320 |
390 |
430 |
480 |
508 |
635 |
750 |
914 |
1016 |
1219 |
1330 |
1560 |
| W |
140 |
140 |
160 |
160 |
180 |
180 |
250 |
250 |
350 |
400 |
450 |
500 |
600 |
720 |
760 |
| 重量(Kg) Weight |
7 |
10 |
16 |
22 |
29 |
35 |
50 |
90 |
150 |
230 |
300 |
510 |
850 |
1120 |
1400 |
| 型號 Model |
ABWTF1 H-900Lb* WT41H-900Lb |
| 壓力等級 Pressure |
900Lb |
| 口徑 Size |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| in |
1/2 |
3/4 |
1 |
1¼ |
1½ |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
| L |
229 |
229 |
254 |
279 |
305 |
368 |
419 |
381 |
457 |
559 |
610 |
737 |
838 |
965 |
1029 |
| H |
280 |
330 |
350 |
430 |
508 |
569 |
430 |
635 |
774 |
860 |
1040 |
1330 |
1560 |
1650 |
1780 |
| W |
160 |
160 |
180 |
180 |
250 |
250 |
320 |
350 |
450 |
550 |
600 |
720 |
760 |
820 |
890 |
| 重量(Kg) Weight |
10 |
16 |
23 |
37 |
49 |
65 |
75 |
120 |
200 |
350 |
410 |
790 |
1300 |
1500 |
1800 |
