美標波紋管截止閥

波紋管閥門是一種采用波紋管作為密封元件的閥門，具有耐高溫、耐高壓、耐腐蝕等特點，廣泛應用于石油化工、電力、冶金、核能等領域，是高性能閥門的重要代表。

聯系方式

如果您對我們的產品感興趣的話, 請聯系我們

產品詳細


美標波紋管截止閥Bellow sealed globe valve ace.to ANSI

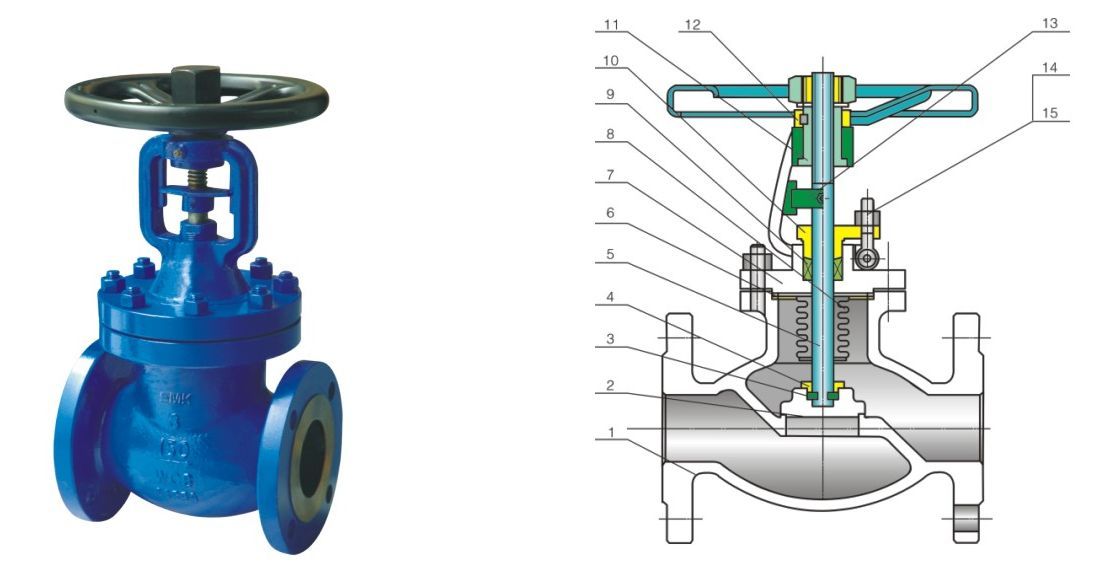

主要零部件材質/Main parts materials

序號NO. 名稱 Part name 材 質 Material
1 閥體Body ASTM A216-WCB ASTM A351-CF8、CF8M、CF3、CF3M
2 閥瓣Disc ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
3 對開圓環Split ring ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
4 閥瓣蓋 Disc bushing ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
5 閥桿Stem ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
6 墊:片 Gasket 柔性石墨+不銹鋼 Flexible Graphite+stainless steel、PTFE
7 閥蓋Bonnet ASTM A216-WCB ASTM A351-CF8、CF8M、CF3、CF3M
8 波紋管組件 Bellow assemble ASTM A182-F304、F316、F321、F304L、F316L
9 填料 Packing 柔性石墨 Flexible Graphite、PTFE
10 填料壓蓋Gland ASTM A216-WCB ASTM A351-CF8、CF8M、CF3、CF3M
11 閥桿螺母Yoke nut 銅合金ZQA19-4
12 手輪 Handwheel ASTM A536Gr.60-40-18、A216-WCB
13 定位片 Guiding piece 45、WCB、304、316、304L、316L
14 雙頭螺栓Bolt ASTM A193-B7、 A193-B8、 A193-B8M
15 六角螺母Nut ASTM A194-2H、 A194-8、 A194-8M

主要尺寸與重量/Main dimension and weight

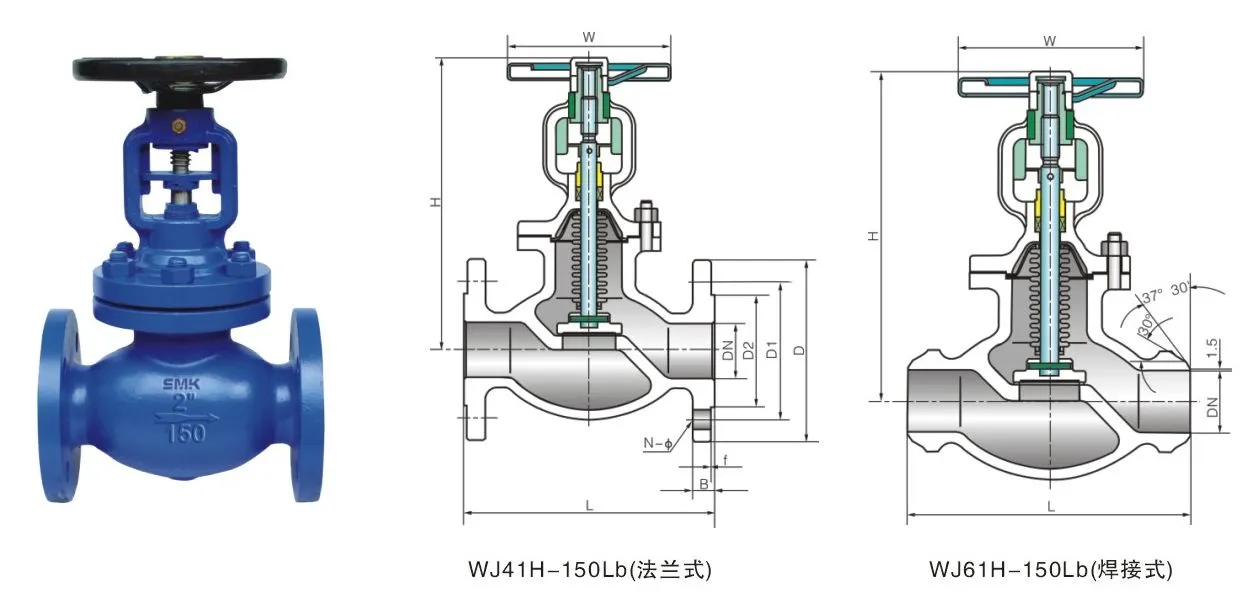

型號Model ABWVF1H-150Lb* WJ41H-150Lb ABWVH1H-150Lb* WJ61H-150Lb
壓力等級 Pressure 150Lb
口徑Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 1¼ 1½ 2 2½ 3 4 5 6 8 10 12 14
  108 117 127 140 165 203 216 241 292 356 406 495 622 698 787
H 241 241 241 280 286 368 387 400 457 520 609 698 762 876 990
W 120 140 140 180 200 220 260 280 300 320 340 400 450 450 450
重量(Kg) Weight 4 5 6 10 13 18 30 35 55 75 104 200 300 390 610
型號Model ABWVF1H-300Lb* WJ41H-300Lb ABWVH1H-300Lb* WJ61H-300Lb
壓力等級 Pressure 300Lb
口徑Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 1¼ 1½ 2 2½ 3 4 5 6 8 10 12 14
L 152 178 203 215 229 267 292 318 356 400 444 559 622 71 1 762
H 241 241 283 320 322 399 438 450 584 610 660 762 850 1085 1187
W 120 140 140 180 200 220 260 280 300 320 340 400 450 450 450
重量(Kg) Weight 6 7 10 15 20 25 30 52 88 1 15 160 259 420 595 876

主要零部件材質/Main parts materials

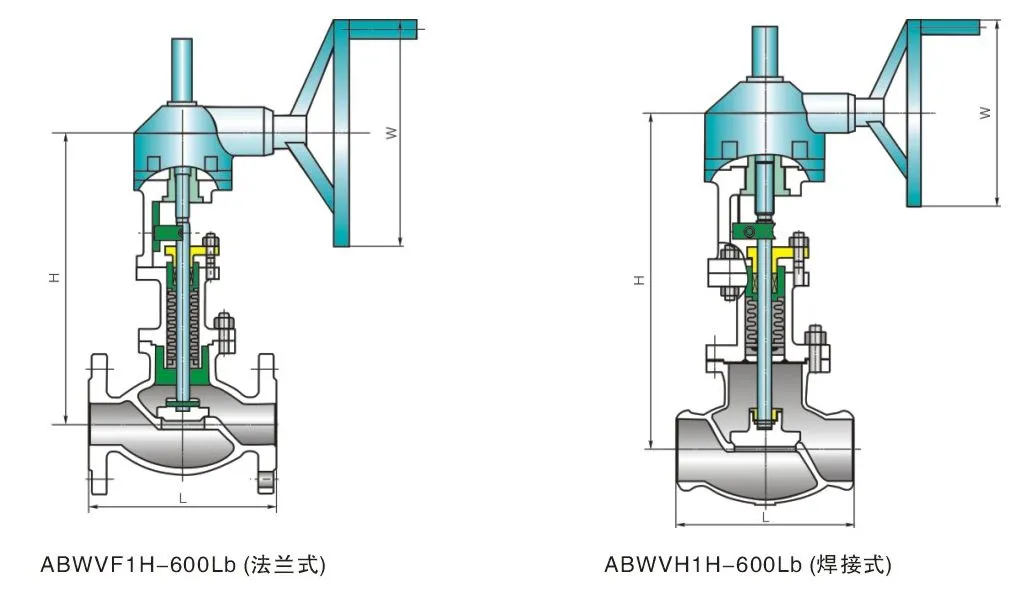

型號Model ABWVF1H-600Lb* WJ41H-600Lb ABWVH1H-600Lb* WJ61H -600Lb
壓力等級 Pressure 600Lb
口徑Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 1¼ 1½ 2 2½ 3 4 5 6 8 10 12 14
L 165 190 216 229 241 292 330 356 432 508 559 660 787 838 889
H 240 280 320 320 390 430 480 508 635 750 914 1016 1219 1330 1560
W 140 140 160 160 180 180 250 250 350 400 450 500 600 720 760
重量(Kg) Weight 7 10 16 22 29 35 50 90 150 230 300 510 850 1120 1400
型號Model ABWVF1H-900Lb* WJ41H-900Lb ABWVH1H-900Lb* WJ61H -900Lb
壓力等級 Pressure 900Lb
口徑Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 1¼ 1½ 2 2½ 3 4 5 6 8 10 12 14
L 229 229 254 279 305 368 419 381 457 559 610 737 838 965 1029
H 280 330 350 430 508 569 430 635 774 860 1040 1330 1560 1650 1780
W 160 160 180 180 250 250 320 350 450 550 600 720 760 820 890
重量(Kg) Weight 10 16 23 37 49 65 75 120 200 350 410 790 1300 1500 1800
