國標波紋管閘閥（截止閥）/Gate valve(Globe)with bellow seal ace.toGB

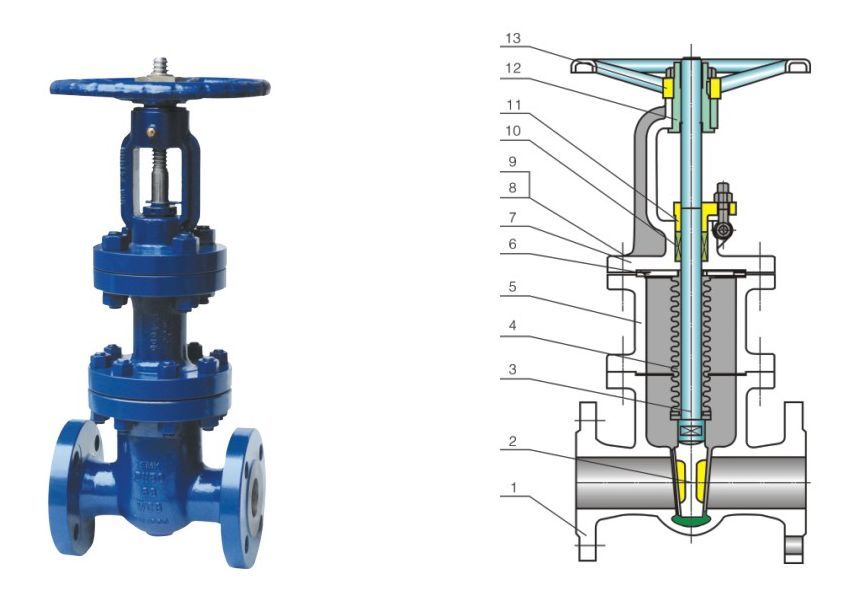

主要零部件材質/Main parts m aterials
| 序號NO. |
名稱 Part name |
材 質 Material |
| 1 |
閥體Body |
WCB CF8、CF8M、CF3、CF3M |
| 2 |
閘板Disc |
25、1CM3、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
| 3 |
閥桿Stem |
25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
| 4 |
波紋管組件 Bellow assemble |
1Cr18Ni9Ti、304、316、304L、316L |
| 5 |
支架Yoke |
WCB CF8、CF8M、CF3、CF3M |
| 6 |
墊片Gasket |
柔性石墨+不銹鋼 Flexible graphite+stainless steel、PTFE |
| 7 |
閥蓋Bonnet |
WCB CF8、CF8M、CF3、CF3M |
| 8 |
六角螺母Nut |
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35C「MoV、25C「2MoV |
| 9 |
雙頭螺栓Bolt |
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35C「MoV、25C「2MoV |
| 10 |
填料 Packing |
柔性石墨 Flexible graphite、PTFE |
| 11 |
填料壓蓋Gland |
WCB CF8、CF8M、CF3、CF3M |
| 12 |
閥桿螺母Yoke nut |
銅合金ZQA19-4 |
| 13 |
手輪 Handwheel |
WCBQT400-18 |
