GJQCX7-DF型可曲繞橡膠接頭
產品概述
產品采用內膠層，多層尼龍簾布增強，外膠層復合的橡膠球體和松套法蘭組成，具有耐壓高、彈性好、位移變形量大，吸振降噪效果明現， 安裝婁活方便等特點，可廣泛應用于給排水，曖通空調、消防、船舶、建筑物、造紙、制藥等各類水泵、風機、設備等管道系統。
主要零部件材料
| 名稱 |
材料 |
| 主體 |
極性橡膠 |
| 增強層 |
尼龍簾布 |
| 骨架 |
航空鋼 |
| 法蘭 |
低碳鋼 |

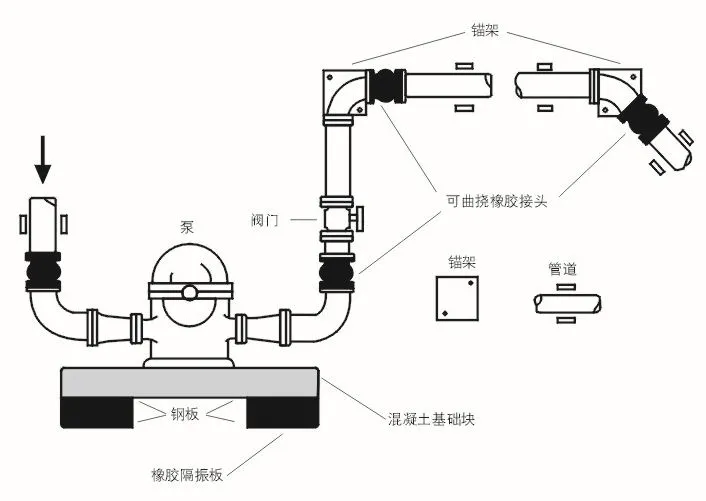

典型安裝示意圖
技術參數
| 型號 |
KXT- I |
KXT- II |
KXT-III |
| 工作壓力 MPa(kg.f/c㎡) |
2.0(20) |
1.2(12) |
0.8(8) |
| 爆破壓力 MPa(kg.f/c㎡) |
6.0(60 |
3.5(35) |
2.4(24) |
| 直空度 KPa(mmHg) |
100(750) |
86.7(650) |
53.3(400) |
| 適用溫度(°C) |
-20~+115 |
| 適用介質 |
水、熱水、海水、空氣 壓縮空氣、弱酸、弱堿等 |
| 接管兩端法蘭可任意偏轉，便于自由調節軸向或橫向位移 |
注：DN200~300 GJQCX7-DF型工作壓力為1 .5MPa，爆破 壓力為4.5MPa。

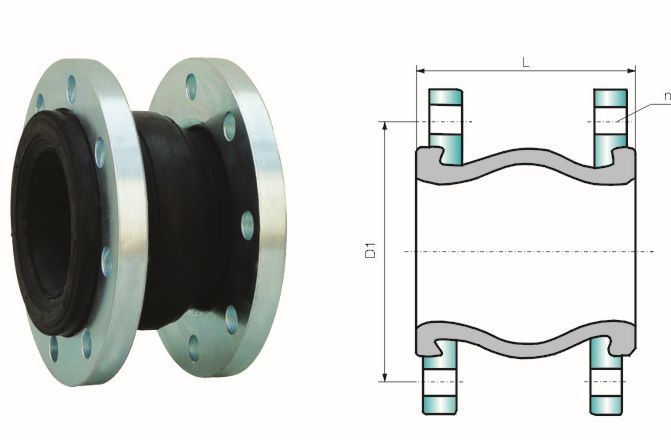

主要連接外型尺寸
| DN |
L |
D1 |
n-d |
軸向位 |
橫向位移 |
偏轉角度 |
| mm |
in |
伸長 |
壓縮 |
| 32 |
1¼ |
95 |
100 |
4-18 |
6 |
9 |
9 |
15° |
| 40 |
1½ |
95 |
110 |
4-18 |
6 |
10 |
9 |
15° |
| 50 |
2 |
105 |
125 |
4-18 |
7 |
10 |
10 |
15° |
| 65 |
2½ |
115 |
145 |
4-18 |
7 |
13 |
11 |
15° |
| 80 |
3 |
135 |
160 |
8-18 |
8 |
15 |
12 |
15° |
| 100 |
4 |
150 |
180 |
8-18 |
10 |
19 |
13 |
15° |
| 125 |
5 |
165 |
210 |
8-18 |
12 |
19 |
13 |
15° |
| 150 |
6 |
180 |
240 |
8-22 |
12 |
20 |
14 |
15° |
| 200 |
8 |
210 |
295 |
8-22 |
16 |
25 |
22 |
15° |
| 250 |
10 |
230 |
350 |
12-22 |
16 |
25 |
22 |
15° |
| 300 |
12 |
245 |
400 |
12-22 |
16 |
25 |
22 |
15° |
