XD371X消防專用蝶閥
技術參數
| 公稱通徑 |
DN50~60mm |
密封壓力 |
1.1倍公稱壓力 |
| 公稱壓力 |
1.0/1.6/2.5MPa |
閥體耐壓 |
1.5倍公稱壓力 |
| 工作溫度 |
-10℃~80℃ |
適用介質 |
水、油、氣 |
主要零部件材料
| 序號 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
| 零件名稱 |
閥體 |
閥軸 |
蝶板 |
閥座 |
閥座靠背 |
襯套 |
圓墊片 |
對開環 |
擋圈 |
| 材質 |
球鐵、鑄鋼 |
2Cr13 不銹鋼 |
球鐵電鍍、不銹鋼 |
NBR、EPDM |
酚醛樹脂 |
青銅、聚四氟乙烯、 尼龍套 |
16/黃銅 |
16/黃銅 |
彈簧鋼 |

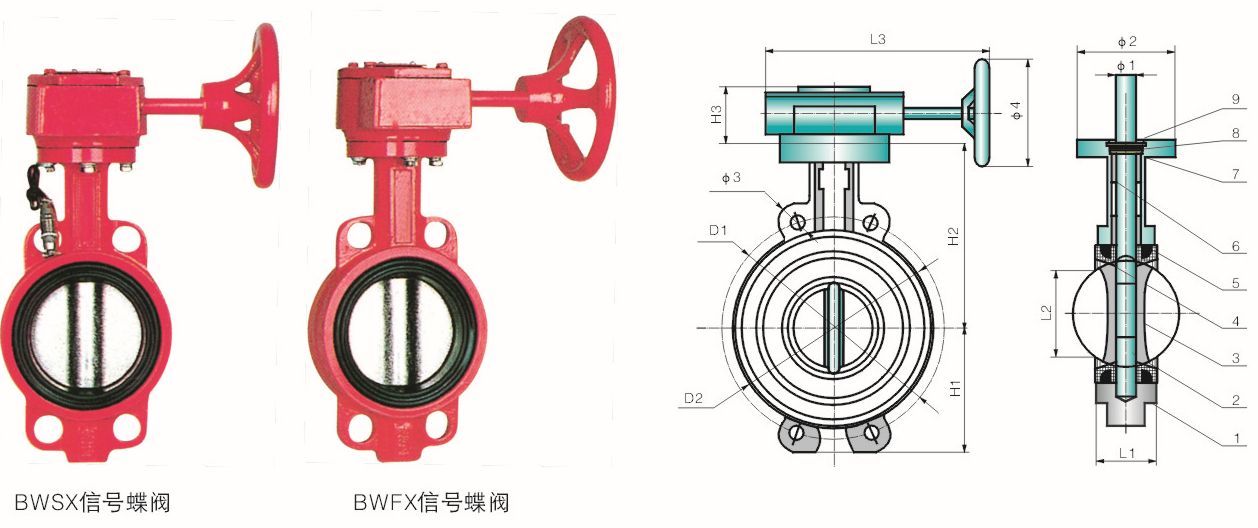

主要連接外型尺寸 單位mm
| 產品型號 |
公稱通徑 |
H1 |
H2 |
H3 |
D1 |
D2 |
L1 |
L2 |
L3 |
Φ1 |
Φ2 |
Φ3 |
Φ4 |
| BWS(F)X-0050 |
50 |
70 |
130 |
68 |
120 |
95 |
43 |
32 |
245 |
12.6 |
70 |
23 |
152 |
| BWS(F)X-0065 |
65 |
76 |
143 |
68 |
136 |
109 |
46 |
47 |
245 |
12.6 |
70 |
26-3 |
152 |
| BWS(F)X-0080 |
80 |
86 |
155 |
68 |
160 |
124 |
46 |
65 |
245 |
12.6 |
70 |
18 |
152 |
| BWS(F)X-0100 |
100 |
104 |
170 |
68 |
182 |
153 |
52 |
91 |
245 |
15.8 |
90 |
24-5 |
152 |
| BWS(F)X-0125 |
125 |
118 |
190 |
68 |
215 |
179 |
56 |
112 |
245 |
19 |
90 |
23 |
152 |
| BWS(F)X-0150 |
150 |
132 |
210 |
68 |
238 |
206 |
56 |
146 |
245 |
19 |
90 |
25 |
152 |
| BWS(F)X-0200 |
200 |
167 |
243 |
85 |
295 |
264 |
60 |
194 |
400 |
22.1 |
115 |
25 |
300 |
| BWS(F)X-0250 |
250 |
198 |
282 |
85 |
357 |
316 |
68 |
242 |
400 |
28.5 |
115 |
29 |
300 |
| BWS(F)X-0300 |
300 |
239 |
310 |
52 |
407 |
373 |
68 |
292 |
400 |
31.7 |
140 |
29 |
305 |
| BWS(F)X-0350 |
350 |
267 |
368 |
82 |
467 |
436 |
78 |
325 |
400 |
31.7 |
140 |
30 |
305 |
| BWS(F)X-0400 |
400 |
309 |
400 |
212 |
515 |
488 |
102 |
380 |
431 |
33.15 |
197 |
26-30 |
290 |
備 注：法蘭鉆孔按GB/T17241.6-1998標準。PN20規格尺寸未列出，若有特殊規格要求，請與業務部聯系。
