H76X/H77X、SKCJ6X/SKCJ7X* 對夾蝶式雙瓣止回閥
產品概述
微阻球形止回閥，采用橡膠包皮球為閥瓣，在介質的作用下，可在閥替內的滑道上滾動，從而打開或關閉閥門。流量大流阻損失小， 密封性能好，消聲關閉，可減小水擊波.水平或垂直安裝均可。可用于冷水、熱水、工業及生活污水等管網的水泵出口，防止介質倒流。
技術參數
| 型號 |
H76X/H-10 |
H76X/H-16 |
H76X/H-25 |
| 公稱壓力(MPa) |
1.0 |
1.6 |
2.5 |
| 試驗壓力 (MPa) |
殼體 |
1.5 |
2.4 |
3.75 |
| 密封 |
1.1 |
1.76 |
2.75 |
| 適用溫度(C) |
依據不同膠種而定(附表A ) |
| 適用介質 |
依據不同膠種而定(附表A) |
主要零部件材料
| 零件名稱 |
材料 |
| 閥體 |
灰鑄鐵、鑄鋼 |
| 蝶板 |
球墨鑄鐵、不銹鋼 |
| 閥桿 |
不銹鋼、碳素鋼 |
| 閥座密封圈 |
丁腈橡膠 |

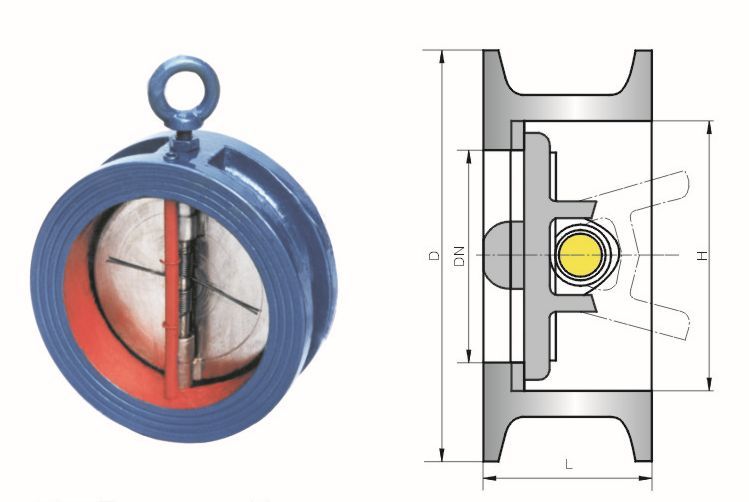

主要連接外型尺寸
| DN |
1.0MPa |
1.6MPa |
2.5MPa |
| L |
D |
H |
L |
D |
H |
L |
D |
H |
| 40 |
43 |
92 |
55 |
43 |
92 |
55 |
43 |
92 |
55 |
| 50 |
43 |
107 |
65.5 |
43 |
107 |
65.5 |
43 |
107 |
65.5 |
| 65 |
46 |
127 |
81 |
46 |
127 |
81 |
46 |
127 |
81 |
| 80 |
64 |
142 |
95 |
64 |
142 |
95 |
64 |
142 |
95 |
| 100 |
64 |
162 |
1 17.5 |
64 |
162 |
1 17.5 |
64 |
166 |
1 17.5 |
| 125 |
70 |
192 |
145.5 |
70 |
192 |
145.5 |
70 |
192 |
145.5 |
| 150 |
76 |
218 |
170.5 |
76 |
218 |
170.5 |
76 |
222 |
170.5 |
| 200 |
89 |
273 |
227.5 |
89 |
273 |
227.5 |
89 |
282 |
227.5 |
| 250 |
114 |
328 |
266 |
114 |
329 |
266 |
114 |
337 |
266 |
| 300 |
114 |
378 |
312 |
114 |
384 |
312 |
114 |
397 |
312 |
| 350 |
127 |
438 |
361 |
127 |
444 |
361 |
127 |
454 |
361 |
| 400 |
140 |
489 |
406 |
140 |
495 |
406 |
140 |
51 1 |
406 |
| 450 |
152 |
539 |
450 |
152 |
555 |
450 |
152 |
560 |
450 |
| 500 |
152 |
594 |
505 |
152 |
617 |
505 |
152 |
620 |
505 |
| 600 |
178 |
695 |
624 |
178 |
734 |
624 |
178 |
727 |
624 |
| 700 |
229 |
804 |
736 |
229 |
804 |
736 |
229 |
829 |
736 |
| 800 |
241 |
910 |
842 |
241 |
910 |
842 |
241 |
938 |
842 |
| 900 |
241 |
1010 |
945 |
241 |
1010 |
945 |
241 |
1038 |
945 |
| 1000 |
300 |
1125 |
1050 |
300 |
1125 |
1050 |
300 |
1150 |
1050 |
