GPG自動排污過濾器
產品概述
GPG型過濾器是一個能使用低質水進行工業冷卻的過濾器；同時也可用于其他需要過濾的工藝過程，它具有反向沖洗排除雜質功能，一般安 裝在換熱器其他執行結構的前面，定期沖洗排涂雜質。

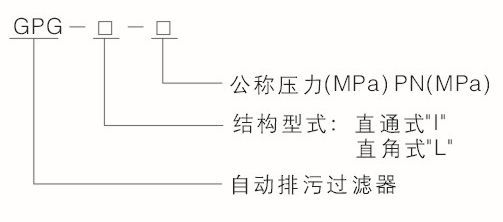

型號說明
技術參數
| 公稱壓力PN(MPa) |
1.0 |
1.6 |
2.5 |
| 試驗壓力 |
1.5 |
2.4 |
3.75 |
| 閥體材質 |
WCB 1Cr18Ni9Ti |
| 配件材質 |
0Cr18Ni9Ti |
| 適用溫度 |
≤225℃ |
特點
1、 GPG-LI型過濾器在全流量下能正能工作，即保持高速流量，又具有降低壓力，避免了由于流速低而造成的表面污漬。
2、 直流安裝在管網系統上，不需要任何支撐結構。
3、 節省空間。
4、 自動沖洗排污，不需要安裝旁通路，拆卸排污。
工作原理
在正常情況下，轉向閥開啟，水流經過濾器筒過濾后，由出口排出，當排污閥門開啟后，通過過濾器液體總流量增加，流速增大，沖動了粘在 過濾器管壁上的雜質，雜質由排污口排出。當轉向閥關閉，排污閥開啟時，水流被迫從過濾銅的進口段網孔進入過濾筒外側，大部分從出口流出，一 部分又從過濾器外部經雜質收集段網孔進入過濾筒內部，對過濾筒產生了反沖洗，達到從過濾筒外部沖洗粘附在網孔上雜質的效果，雜質仍通過排 污口排出。

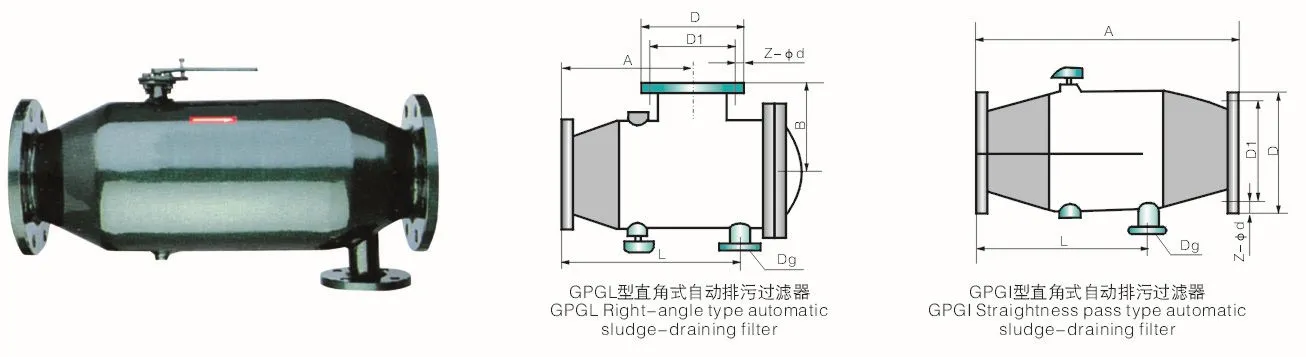

結構簡圖
主要連接外型尺寸 單位:mm
| 通徑 DN |
PN1.0 |
PN1.6 |
PN2.5 |
GPGL |
GPGL |
| D |
D1 |
Z-Φd |
D |
D1 |
Z-Φd |
D |
D1 |
Z-Φd |
A |
B |
L |
排污口(Dg) |
A |
L |
排污口(Dq) |
| 100 |
220 |
180 |
8-18 |
220 |
180 |
8-18 |
235 |
190 |
8-22 |
265 |
160 |
365 |
32 |
350 |
260 |
32 |
| 125 |
250 |
210 |
8-18 |
250 |
210 |
8-18 |
270 |
220 |
8-26 |
315 |
190 |
440 |
40 |
438 |
326 |
40 |
| 150 |
285 |
240 |
8-22 |
285 |
240 |
8-22 |
300 |
250 |
8-26 |
375 |
220 |
520 |
50 |
525 |
390 |
50 |
| 200 |
340 |
295 |
8-22 |
340 |
295 |
12-22 |
360 |
310 |
12-26 |
500 |
260 |
670 |
65 |
700 |
520 |
65 |
| 250 |
395 |
350 |
12-22 |
405 |
355 |
12-26 |
425 |
370 |
12-30 |
625 |
310 |
830 |
80 |
875 |
650 |
80 |
| 300 |
445 |
400 |
12-22 |
460 |
410 |
12-26 |
485 |
430 |
16-30 |
750 |
350 |
1000 |
100 |
1050 |
780 |
100 |
| 350 |
500 |
460 |
16-22 |
520 |
470 |
16-26 |
555 |
490 |
16-33 |
875 |
410 |
1180 |
125 |
1200 |
885 |
125 |
| 400 |
565 |
515 |
16-26 |
580 |
525 |
16-30 |
620 |
550 |
16-36 |
1000 |
470 |
1350 |
150 |
1400 |
1040 |
150 |
| 450 |
615 |
565 |
20-26 |
640 |
585 |
20-30 |
670 |
600 |
20-36 |
1150 |
510 |
1500 |
150 |
1550 |
1145 |
150 |
| 500 |
670 |
620 |
20-26 |
715 |
650 |
20-33 |
730 |
660 |
20-36 |
1250 |
550 |
1680 |
150 |
1700 |
1250 |
150 |
| 600 |
780 |
725 |
20-30 |
840 |
770 |
20-41 |
840 |
770 |
20-41 |
1500 |
650 |
2000 |
200 |
2000 |
1460 |
200 |
