SKY13X、SKY43X比例式減壓閥
該產品適用于高層建筑生活用水、消防用水系統中需減靜壓及動壓的場合。
該產品可取代中間水箱，節約建造中間水箱的費用，并可擴大建筑的實際使用面積。
該產品減壓比為2:1、4:1、1.5:1、3:2、4:3、5:2等，也可根據用戶的要求設計 特殊比例的減壓閥。
性能特點
運用液壓原理控制，結構簡單、新穎合理、比例準確、工作平穩、無噪聲和水 外向水錘沖擊，可減壓和靜壓，安裝簡單、方便、使用可靠，能保護供水設備因水壓過高而遭到損壞。

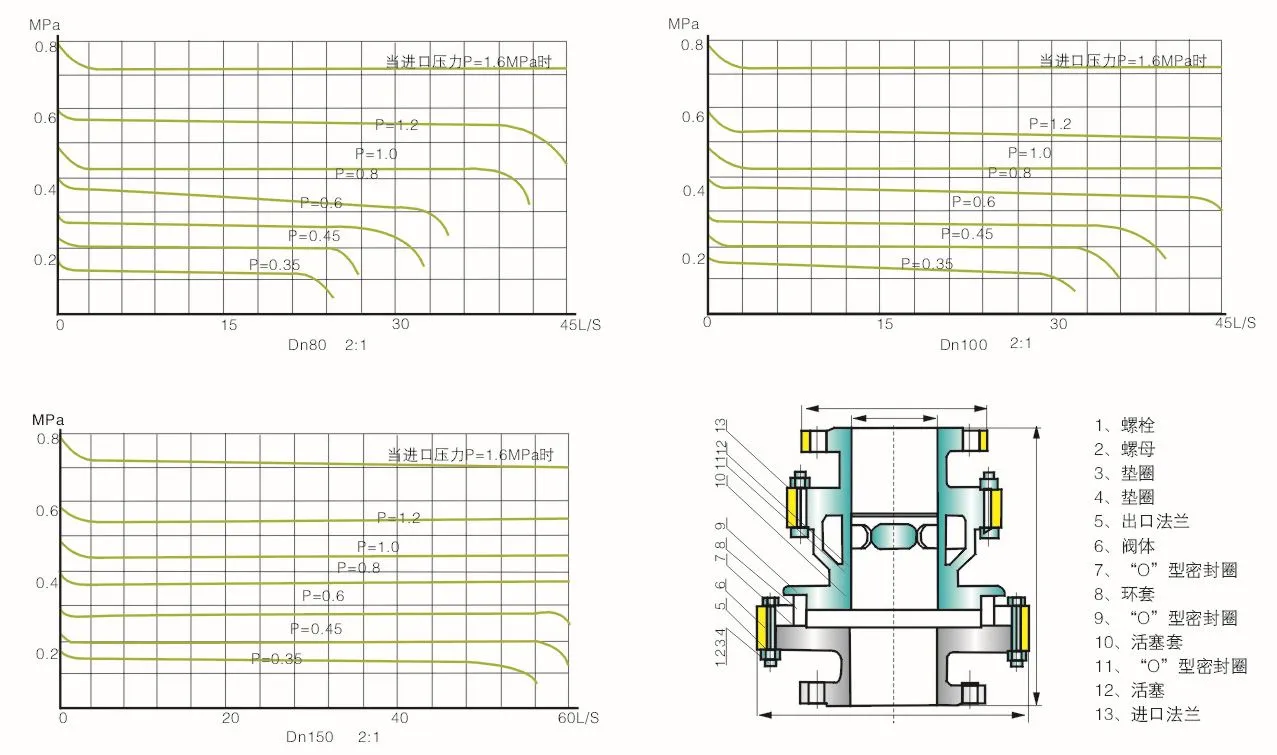

出口壓力與流量關系曲線
圖示為2:1比例減壓閥當前進口壓力一定時出口壓力與流量的變化曲線，對其它 各種比例，其流量的變化差異大小。
流量特性和進口壓力有關，進口壓力越高流量越大。
設計管路系統進需考慮系統內壓力磨擦損失。
對于沒有列入圖內規格及比例的減壓閥，選用計算可按公式：
P=PαP-進出壓力 P出口靜壓α -減壓比。
P=β/αP-出口動力 B-出口動壓直線。
部分和出口靜壓比，由實驗得出（B = 0.8-0.9)
說明:圖中縱標P 當Q=0時，P=P
| 型號 |
公稱通徑DN(mm) |
A(mm) |
D(mm) |
重量(Kg) |
連接形式 |
使用壓力(MPa) |
介質溫度(t) |
材質 |
| 2:1SKY13X103:13:24:15:1(A型) |
25 |
170 |
105 |
5 |
管螺紋 |
0.2-1.6 |
≤80 |
銅芯 |
| 32 |
180 |
145 |
8 |
| 40 |
195 |
165 |
12 |
| 50 |
200 |
180 |
17 |
| 2:1SKY43X-163:13:24:15:1(A型) |
50 |
305 |
180 |
22 |
1.6MPa標準法蘭 |
| 65 |
320 |
180 |
27 |
| 80 |
330 |
255 |
45 |
| 100 |
350 |
255 |
50 |
| 125 |
440 |
325 |
80 |
| 150 |
460 |
330 |
97 |
| 2:1SKY43X163:13:24:15:1(B型) |
50 |
80 |
160 |
5.5 |
1.6MPa標準法蘭 |
銅芯 |
| 65 |
95 |
180 |
9 |
| 80 |
110 |
195 |
10.5 |
| 100 |
125 |
215 |
12.5 |
| 125 |
140 |
245 |
20 |
| 150 |
175 |
280 |
30 |
| SKY43X-16TSKY13X-10T3:12:11.5:1 |
15 |
105 |
55 |
1.8 |
管螺紋 |
銅 |
| 20 |
105 |
60 |
2 |
| 25 |
125 |
70 |
2.8 |
| 32 |
130 |
75 |
3.5 |
| 40 |
155 |
75 |
4 |
| 50 |
135 |
165 |
10 |
1.6MPa標準法蘭 |
| 65 |
140 |
185 |
13 |
| 80 |
155 |
200 |
16 |
| 100 |
200 |
220 |
22 |
| 125 |
215 |
250 |
33 |
| 150 |
230 |
285 |
48 |
