SKY42X減壓閥
產品概述
SKY42X型減壓穩壓閥，是一種以活塞代替膜片的壓力調節閥。比膜片式提高壽命三倍以上。口徑小于DN50的建議選用Y 110和Y 116 (螺 紋連接）的隔膜型減壓閥；口徑大于等于DN50的建議選用Y42X(法蘭連接）的活塞型減壓閥。該類閥門屬于可調節型減壓閥，閥后的壓力可根據需要調節，投入使用后閥后壓力始終減至并穩定在設定值，不因閥前壓力、流量的波動而改變。閥門選材優質，性能可靠。
技術參數
| 公稱壓力 |
1.6~6.4MPa |
| 公稱通徑 |
20~400mm |
| 適用介質 |
空氣或非腐蝕性液體 |
| 適用溫度 |
0~90℃ |
| 法蘭標準 |
GB/T 17241.6 GB/T 9113 |
| 試驗標準 |
GB/T 13927 API 598 |
主要零部件材料
| 零件名稱 |
材料 |
| 閥體、上蓋、下蓋 |
灰鑄鐵、鑄鋼 |
| 調節彈簧 |
硅錳鋼 |
| 活塞 |
不銹鋼 |
| 缸套 |
不銹鋼 |

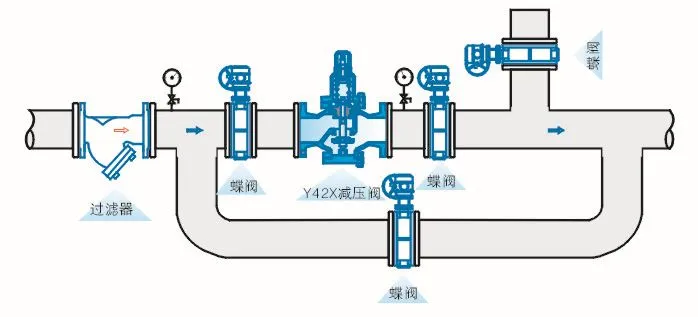

典型安裝示意圖

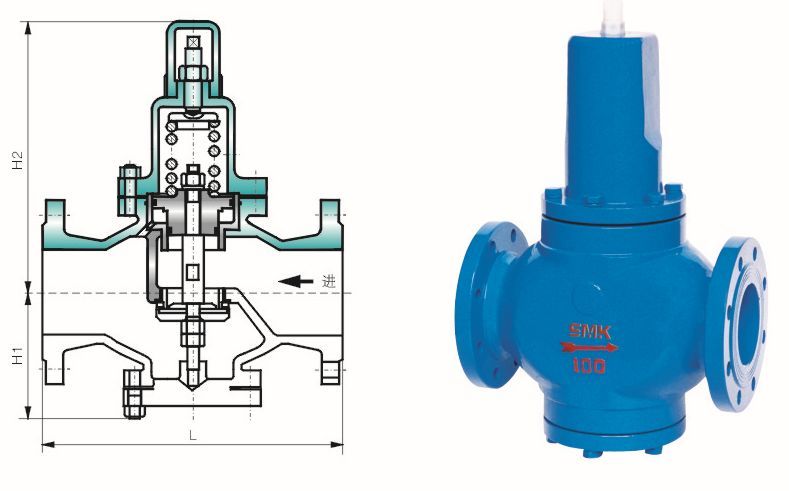

主要連接外型尺寸 單位:mm
| DN |
L |
H1 |
H2 |
| PN16、25 |
PN40 |
PN64 |
PN16 |
PN25 |
PN40 |
PN64 |
PN16 |
PN25 |
PN40 |
PN64 |
| 20 |
160 |
160 |
170 |
90 |
90 |
90 |
90 |
220 |
220 |
220 |
220 |
| 25 |
180 |
200 |
200 |
95 |
95 |
100 |
105 |
255 |
255 |
265 |
265 |
| 32 |
200 |
220 |
220 |
100 |
100 |
100 |
110 |
255 |
255 |
265 |
265 |
| 40 |
220 |
240 |
240 |
115 |
115 |
130 |
130 |
325 |
325 |
330 |
330 |
| 50 |
250 |
270 |
270 |
120 |
120 |
135 |
135 |
325 |
325 |
330 |
330 |
| 65 |
260 |
280 |
300 |
125 |
125 |
130 |
145 |
330 |
330 |
340 |
355 |
| 80 |
310 |
330 |
330 |
135 |
135 |
150 |
160 |
340 |
340 |
340 |
340 |
| 100 |
350 |
380 |
380 |
108 |
108 |
185 |
185 |
317 |
317 |
360 |
360 |
| 125 |
400 |
450 |
450 |
190 |
200 |
200 |
245 |
560 |
560 |
565 |
565 |
| 150 |
450 |
500 |
500 |
205 |
210 |
240 |
280 |
580 |
580 |
585 |
585 |
| 200 |
500 |
560 |
560 |
220 |
245 |
245 |
310 |
630 |
630 |
635 |
635 |
| 250 |
600 |
─ |
─ |
270 |
─ |
─ |
─ |
750 |
─ |
─ |
─ |
| 300 |
800 |
─ |
─ |
310 |
─ |
─ |
─ |
780 |
─ |
─ |
─ |
| 350 |
850 |
─ |
─ |
390 |
─ |
─ |
─ |
850 |
─ |
─ |
─ |
| 400 |
900 |
─ |
─ |
420 |
─ |
─ |
─ |
925 |
─ |
─ |
─ |
