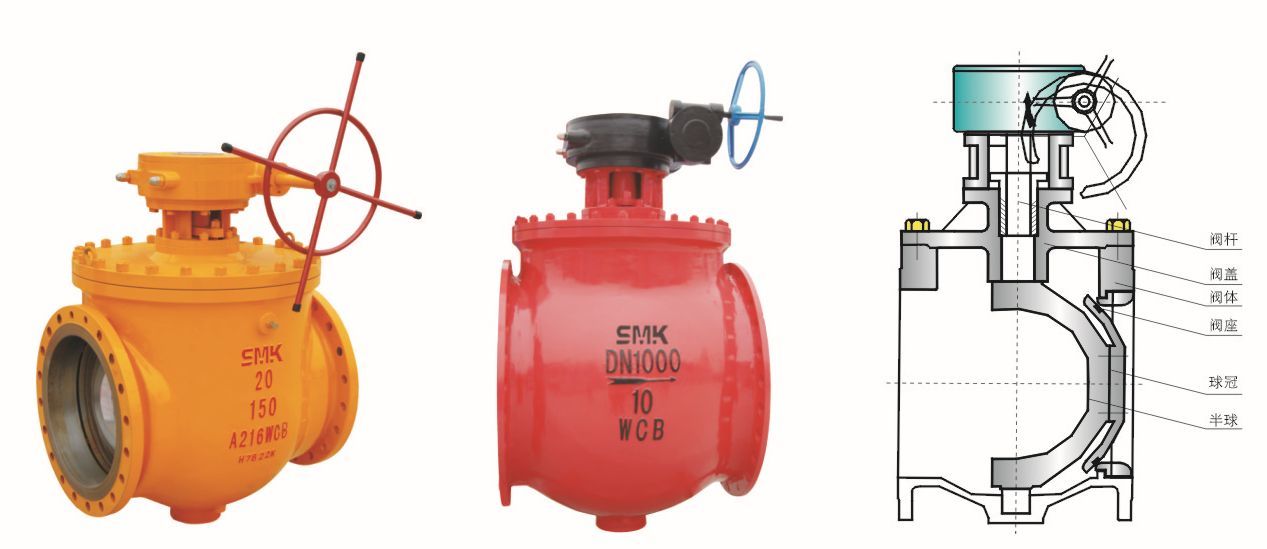

SKSPO型上裝式偏心半球閥

結構與用途

1、壓力損失小：全幵時水損為零，流道完全暢通，且介質不會沉積在閥體中腔內；
2、耐顆料磨損：V形開口的球冠與金屬閥座之間具有剪切作用，在關閉過程中，只在最后一刻球冠才靠向閥座，不形成磨擦，且閥座用耐磨的鎳合金制成，不易被沖刷磨損，因而適用于含纖維、微小固體顆料、漿等；
3、適合高流速介質：直通流道，堅固的偏心一曲軸使之適合高流速具無振動；
4、壽命長：無易損部件，由于偏心作用，閥門啟閉時密封面間無磨擦，則使用壽命長；
5、維修方便：閥門維修時不需從管路上拆下，只要打幵閥蓋即可進行維修；
6、廣泛適用于水、污水、含微小固體顆料、水、蒸汽、煤氣、天然氣、油品等。

執行標準

設計和制造：GB/T1 2237-1989
檢驗和試驗：GB/T13927-1992
法蘭連接: GB/T91 13.1-2000
結構長度：JD-2004

主要零部件材料

閥體	灰鑄鐵	球墨鑄鐵	鑄鋼
閥蓋	灰鑄鐵	球墨鑄鐵	鑄鋼
閥桿	2Cr13	2Cr13	2CR13
閥座	不銹鋼	不銹鋼	不銹鋼
球冠	球墨鑄鐵覆蓋橡膠/不銹鋼	不銹鋼	鑄鋼覆蓋橡膠汗銹鋼
半球	灰鑄鐵	球墨鑄鐵	鑄鋼

主要連接外型尺寸單位:mm

公稱壓力PN	公稱通徑DN	尺寸
公稱壓力PN	公稱通徑DN	L	D	K	d	b	Z-d0	H w	Hd
1.0MPa	100	229	220	180	156	22	8-18	330	380
	125	254	250	210	184	22	8-18	345	405
	150	267	285	240	211	24	8-22	370	440
	200	292	340	295	266	24	8-22	405	470
	250	330	395	350	319	26	12-22	480	540
	300	356	445	400	370	26	12-22	520	580
	350	430	505	460	429	26	16-22	570	630
	400	530	565	515	480	26	16-26	630	710
	450	580	615	565	530	28	20-26	690	770
	500	660	670	620	582	28	20-26	740	820
	600	840	780	725	682	34	20-30	840	940
	700	900	895	840	794	34	24-30	960	1040
	800	1000	1015	950	901	36	24-33	1080	1180
	900	1100	1115	1050	1001	38	28-33	1190	1280
	1000	1200	1230	1160	1112	38	28-36	1310	1420
	1200	1300	1455	1380	1328	44	32-39	1420	1530
	1400	1500	1675	1590	1530	48	36-42	1540	1650
1.6MPa 2.5MPa	100	229	220	180	156	22	8-18	330	380
	125	254	250	210	184	22	8-18	345	405
	150	267	285	240	211	24	8-22	370	440
	200	292	340	295	266	24	12-22	405	470
	250	330	405	355	319	26	12-26	480	540
	300	356	460	410	370	28	12-26	520	580
	350	430	520	470	429	30	16-26	570	630
	400	530	580	525	480	32	16-30	630	710
	450	580	640	585	548	40	20-30	690	770
	500	660	715	650	609	44	20-33	740	820
	600	840	840	770	720	54	20-36	840	940
	700	900	910	840	794	40	24-36	960	1040
	800	1000	1025	950	901	42	24-39	1080	1180
	900	1100	1125	1050	1001	44	28-39	1190	1280
	1000	1200	1255	1170	1112	46	28-42	1310	1420
	1200	1300	1485	1390	1328	52	32-48	1420	1530
	1400	1500	1685	1590	1530	58	36-48	1540	1650
