SKPQS型偏心半球襯膠旋塞閥
產品概述
SKPQS偏心半球面旋塞閥是本公司引進國際最新的設計理念和工藝技術自主開發研制的新產品，擁有自主產權。
該閥采用關球面結構，能有效地清除介質中的沉積顆粒。偏心結構使閥門的開啟過程中閥座與球瓣快速脫離，延長封副使用壽命。密 封面采用噴涂耐磨鎳合金，提高使用壽命。適用于電廠、冶金、水泥、造紙等行業中的煤粉、灰渣、紙漿等物料的輸送管線。
技術參數
| 公稱通徑DN |
50~800mm |
| 公稱壓力PN |
1.0MPa |
| 工作溫度 |
-29℃~425℃ |
| 適用介質 |
水、油、污水、含顆粒介質液體等 |
| 驅動方式 |
手動、電動、氣動 |
主要零部件材料
| 閥體、閥蓋、壓蓋 |
旋塞 |
閥座 |
軸承 |
閥瓣 |
| 球鐵、灰鐵、碳鋼 |
球鐵、灰鐵、碳鋼 |
不銹鋼、碳鋼+NBR |
銅 |
不銹鋼、碳鋼+ ENP |

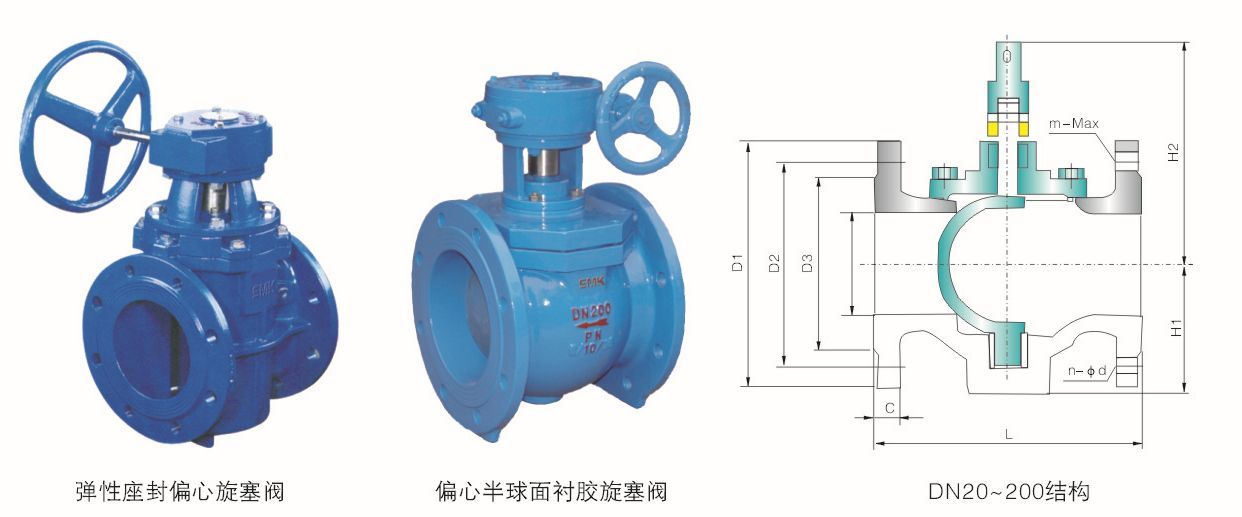

主要連接外型尺寸單位:mm
| DN |
D1 |
D2 |
D3 |
C |
n-d |
m-MXn |
L |
H1 |
| 50 |
165 |
125 |
99 |
19 |
4-Φ19 |
─ |
178 |
84 |
| 65 |
185 |
145 |
118 |
19 |
4-Φ19 |
─ |
190 |
93 |
| 80 |
200 |
160 |
132 |
19 |
4-Φ19 |
4-M16通孔 |
203 |
109 |
| 100 |
220 |
180 |
156 |
19 |
8-Φ19 |
─ |
229 |
128 |
| 125 |
250 |
210 |
184 |
19 |
8-Φ19 |
─ |
254 |
128 |
| 150 |
285 |
240 |
211 |
21 |
4-Φ23 |
4-M20通孔 |
267 |
165 |
| 200 |
340 |
295 |
266 |
21 |
4-Φ23 |
4-M20通孔 |
292 |
198 |
| 250 |
395 |
350 |
319 |
24 |
8-Φ23 |
4-M20深30 |
330 |
249 |
| 300 |
445 |
400 |
370 |
25 |
8-Φ23 |
4-M20深30 |
356 |
290 |
| 350 |
505 |
460 |
429 |
26 |
12-Φ23 |
4-M24深36 |
432 |
330 |
| 400 |
565 |
515 |
480 |
28 |
12-Φ29 |
4-M24深36 |
450 |
355 |
| 450 |
615 |
565 |
530 |
28 |
16-Φ28 |
4-24深36 |
450 |
355 |
| 500 |
670 |
620 |
582 |
29 |
12-Φ28 |
8-M24深36 |
660 |
427 |
| 600 |
780 |
725 |
682 |
30 |
12-Φ31 |
8-M27深40 |
762 |
567 |
| 700 |
895 |
840 |
794 |
32.5 |
16-Φ31 |
8-M27深40 |
865 |
633 |
| 800 |
1015 |
950 |
901 |
35 |
16-Φ34 |
8-M30深45 |
965 |
633 |
備注：
1.法蘭連接尺寸按GB/T17241.6-1998標準之PN10制造；
2.結構長度L參GB-12221-89標淮之系列3制造；
3.閥門工作高度隨選用的操作機而不同，渦輪式之操作手輪可配換為傳動帽;
4.以上為本公司標準產品,若有特殊需求，請洽詢業務部門或代理商.
