SKPS型PLVL、PLVG、PLVE PLVP、PLVS系列彈性座封偏心旋塞閥
產品概述
SKPS彈性座封偏心旋塞閥，是本公司引進國際最新的設計理念和工藝技術，自行研發生產的新型旋塞閥。

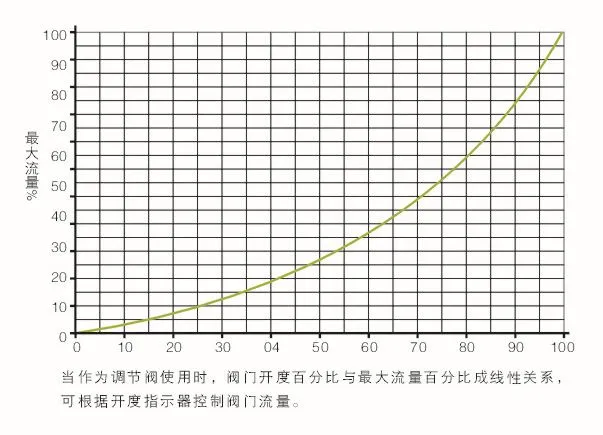

該閥的彈性座封結構，克服了傳統旋塞閥密性能差且易銹蝕的缺陷，獨具的偏心密封設計，較傳統旋塞大大降低了操作扭矩，全最大 限度地減少了密封面的磨損，延長了閥門使用壽命。矩形直通流道，水頭損失小，流量調節線性佳。其優異的密封性和耐蝕性、理想的操作性能和長久的使用壽命，適用于城市污水、工業污水、泥漿及清水等工作環境，作為截流或調節裝置使用。
技術參數
| 公稱通徑DN |
50~800mm |
| 公稱壓力PN |
1.0MPa |
| 工作溫度 |
0~70℃ |
| 強度試驗壓力 |
1.5MPa |
| 密封試驗壓力 |
1.1MPa |
| 適用介質 |
污水、原水、清水、空氣、油(MBR) |
| 驅動方式 |
把手式、傳動帽式、電動、氣動 |
主要零部件材料
| 閥體、閥蓋、壓蓋 |
旋塞 |
閥座 |
軸承 |
V型密封圈 |
| 球墨鑄鐵 |
球墨鑄鐵外包NBR或EPOM |
純鎳、不銹鋼或特種材料 |
青銅或黃銅 |
NBR |
主要連接外型尺寸單位:mm
| DN |
D1 |
D2 |
D3 |
C |
n-d |
m-MXn |
L |
H1 |
H2 |
| PLVL型 |
PLVS型 |
PLVG型 |
PLVE型 |
PLVP型 |
| 50 |
165 |
125 |
99 |
19 |
4-Φ19 |
─ |
178 |
84 |
143 |
225 |
265 |
315 |
265 |
| 65 |
185 |
145 |
118 |
19 |
4-Φ19 |
─ |
190 |
93 |
143 |
225 |
265 |
315 |
265 |
| 80 |
200 |
160 |
132 |
19 |
4-Φ19 |
4-M16通孔 |
203 |
109 |
174 |
225 |
312 |
373 |
340 |
| 100 |
220 |
180 |
156 |
19 |
8-Φ19 |
─ |
229 |
128 |
174 |
225 |
312 |
373 |
340 |
| 125 |
250 |
210 |
184 |
19 |
8—Φ19 |
─ |
254 |
128 |
174 |
225 |
312 |
373 |
340 |
| 150 |
285 |
240 |
211 |
21 |
4-Φ23 |
4-M20通孔 |
267 |
165 |
─ |
─ |
44 |
481 |
488 |
| 200 |
340 |
295 |
266 |
21 |
4-Φ23 |
4-M20通孔 |
292 |
198 |
─ |
─ |
464 |
508 |
558 |
| 250 |
395 |
350 |
319 |
24 |
8-Φ23 |
4-M20深30 |
330 |
249 |
─ |
─ |
527 |
630 |
729 |
| 300 |
445 |
400 |
370 |
25 |
8-Φ23 |
4-M20深30 |
356 |
290 |
─ |
─ |
710 |
666 |
798 |
| 350 |
505 |
460 |
429 |
26 |
12-Φ23 |
4-M24深36 |
432 |
330 |
─ |
─ |
723 |
767 |
─ |
| 400 |
565 |
515 |
480 |
28 |
12-Φ29 |
4-M24深36 |
450 |
355 |
─ |
─ |
749 |
881 |
─ |
| 450 |
615 |
565 |
530 |
28 |
16-Φ28 |
4-M24深36 |
450 |
355 |
─ |
─ |
749 |
881 |
─ |
| 500 |
670 |
620 |
582 |
29 |
12-Φ28 |
8-M24深36 |
660 |
427 |
903 |
1015 |
| 600 |
780 |
725 |
682 |
30 |
12-Φ31 |
8-M27深40 |
762 |
567 |
─ |
— |
1015 |
1202 |
─ |
| 700 |
895 |
840 |
794 |
32.5 |
16-Φ31 |
8-M27深40 |
865 |
633 |
─ |
─ |
1393 |
1351 |
─ |
| 800 |
1015 |
950 |
901 |
35 |
16-Φ34 |
8-M30深45 |
965 |
633 |
─ |
─ |
1393 |
1351 |
─ |
備注：
1.法蘭連接尺寸按GB/T17241.6-1998標準之PN10制造；
2.結構長度L參GB-12221-89標淮之系列3制造；
3.閥門工作高度隨選用的操作機而不同，渦輪式之操作手輪可配換為傳動帽;
4.以上為本公司標準產品,若有特殊需求，請洽詢業務部門或代理商.
