Z45X、SZ45X* 暗桿彈性座封閘閥
產品概述
暗桿彈性座封閘閥，零用閥門整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象，更有效 的節約安裝空間。可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、治金、能源系統等流體管線上作為調節 和截流裝置使用。

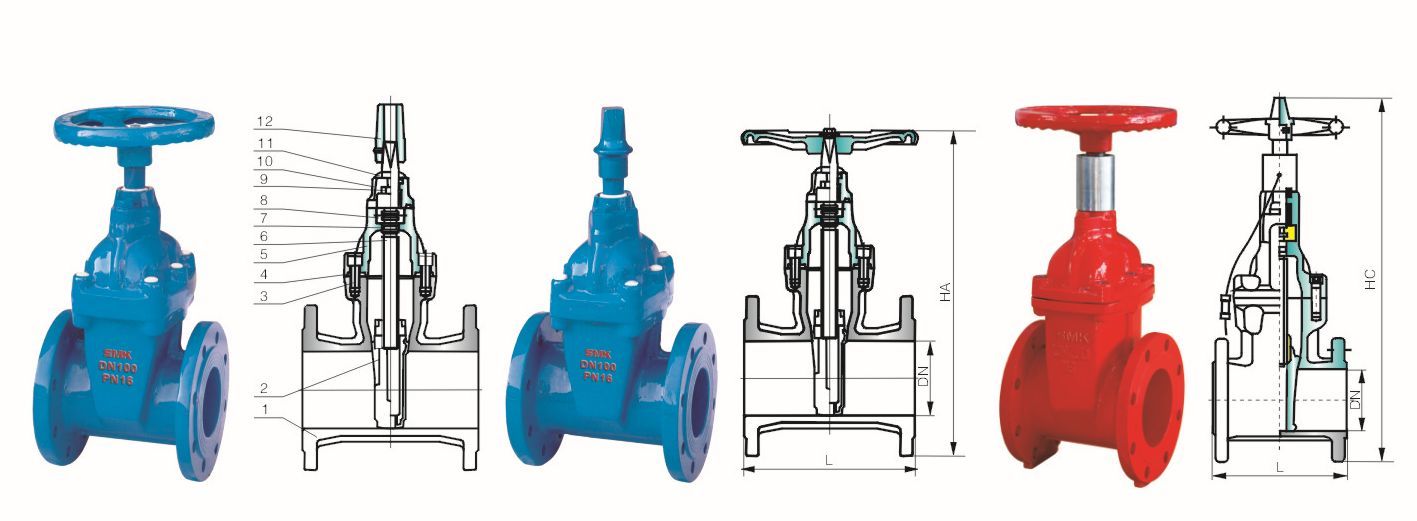

主要零部件材料
| 序號 |
零件名稱 |
材料 |
| 1 |
閥體 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
| 2 |
閘板 |
球墨鑄鐵外覆三元乙丙或丁腈橡膠 |
| 3 |
內六角螺栓 |
碳化處理 |
| 4 |
密封圈 |
丁腈橡膠 |
| 5 |
閥蓋 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
| 6 |
閥桿 |
不銹鋼(45#、1Cr13、1CM3、304、416、316) |
| 7 |
“O”形密封圈 |
丁腈橡膠 |
| 8 |
止推軸承 |
錫青銅 |
| 9 |
螺栓 |
不銹鋼 |
| 10 |
壓蓋 |
球墨鑄鐵、鑄鋼 |
| 11 |
防塵罩 |
丁腈橡膠 |
| 12 |
手輪(傳動帽) |
鑄鐵、球墨鑄鐵 |
傳運方式：手動、電動、氣動、液動。
技術參數
| 公稱壓力：1.0~2.5MPa |
工作溫度：0~80℃ |
法蘭標準：GB/T 17241.6GB9113 |
| 公稱通經：50~600mm |
適用介質：水、油、氣等 |
試驗標準：GB13927AP1598 |
主要連接外型尺寸 單位:mm
| DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
| L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
| HA |
313 |
332 |
372 |
424 |
497 |
562 |
680 |
837 |
948 |
1010 |
1220 |
1280 |
1480 |
1665 |
| HC |
355 |
375 |
415 |
476 |
540 |
600 |
720 |
875 |
990 |
1050 |
1245 |
1310 |
1560 |
1750 |
