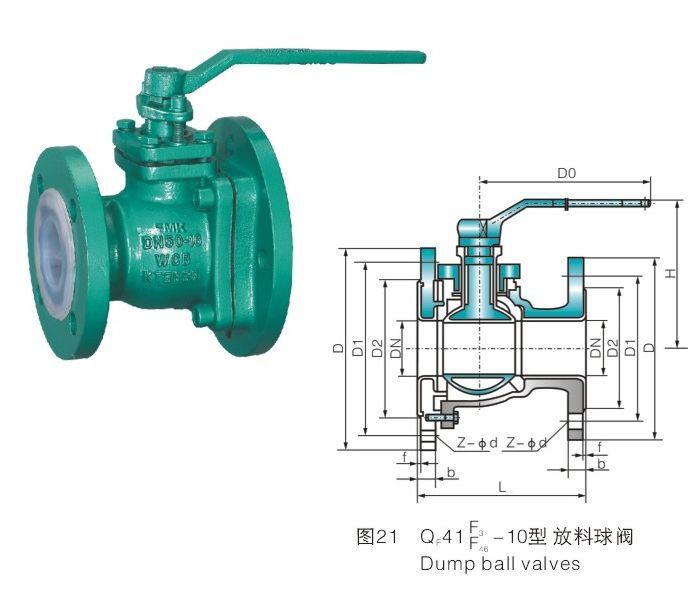

法蘭連接放料球閥（國標）
Dump ball valve(GB standard)

法蘭連接放料球閥(全襯里）

Flange type dump ball valves(Fully lined)
※基本型號：DOF1F₃*、DOF1F₄₆、DQ41F₃、DQ41F₄₆型
※公稱壓力：PN1.0(MPa)
※公稱通徑：DN5~250(mm)
※結構長度：（企業標準)Q/DFL03-99
※法蘭尺寸：JB78
※主體材料見表A9
※1: 表格中的分子=公稱通徑及相應法蘭尺寸
※2：表格中的分母=大端法蘭的法蘭尺寸
主要連接尺寸及重量/Dimensions and weights

表(Table)B26

公稱通徑Size	標準值Standard							參考值Reference
DN (mm)	L	D	D₁	D₂	f	b	Z-Φd	Do	H	W(Kg)
DN (mm)	PN1.0(MPa)
15/20	結構長度徑企業標準	95/105	65/75	45/55	2/2	14/16	4-Φ14/4 -Φ14	120	80	2.5
15/25		95/115	65/85	45/65	2/2	14/16	4-Φ14/4-Φ14	120	80	2.8
15/32		95/135	65/100	45/78	2/2	14/18	4-Φ14/4-Φ18	120	80	3.0
20/25		105/115	75/85	55/65	2/2	16/16	4-Φ14/4-Φ14	140	90	3.5
20/32		105/135	75/100	55/78	2/2	16/18	4-Φ14/4-Φ18	140	90	3.8
20/40		105/145	75/110	55/85	2/3	16/18	4-Φ14/4-Φ18	140	90	4.2
32/40		135/145	100/110	78/85	2/3	18/18	4-Φ18/4-Φ18	160	110	5.7
32/50		135/160	100/125	78/100	2/3	18/20	4-Φ18/4-Φ18	160	110	6.2
32/65		135/180	100/145	78/120	2/3	18/20	4-Φ18/4-Φ18	160	110	6.8
40/50		145/160	110/125	85/100	3/3	18/20	4-Φ18/4-Φ18	200	120	7.2
40/65		145/180	110/145	85/120	3/3	18/20	4-Φ18/4-Φ18	200	120	7.8
40/80		145/195	110/160	85/135	3/3	18/22	4-Φ18/4/8-Φ18	200	120	8.0
50/65		160/180	125/145	100/120	3/3	20/20	4-Φ18/4-Φ18	250	135	9.5
50/80		160/195	125/160	100/135	3/3	20/22	4-Φ18/4/8-Φ18	250	135	10.5
50/100		160/215	125/180	100/155	3/3	20/22	4-Φ18/8-Φ18	250	135	12.1
65/80		180/195	145/160	120/135	3/3	20/22	4-Φ18/8-Φ18	300	145	15
65/100		180/215	145/180	120/155	3/3	20/22	4-Φ18/4/8-Φ18	300	145	16.5
65/125		180/245	145/210	120/185	3/3	20/24	4-Φ18/8-Φ18	300	145	17.1
80/100		195/215	160/180	135/155	3/3	22/22	4/8-Φ18/8-Φ18	350	185	19
80/125		195/245	160/210	135/185	3/3	22/24	4/8-Φ18/8-Φ18	350	185	22
80/150		195/280	160/240	135/210	3/3	22/24	4/8-Φ18/8-Φ23	350	185	25
100/125		215/245	180/210	155/185	3/3	22/24	8-Φ18/8-Φ18	400	195	33
100/150		215/280	180/240	155/210	3/3	22/24	8-Φ18/8-Φ23	400	195	35
100/200		215/335	180/295	155/265	3/3	22/26	8-Φ18/8-Φ23	400	195	38
125/150		245/280	210/240	185/210	3/3	24/24	8-Φ18/8-Φ23	500	210	58
125/200		245/335	210/295	185/265	3/3	24/26	8-Φ18/8-Φ23	500	210	62
125/250		245/390	210/350	185/320	3/3	24/28	8-Φ18/12-Φ23	500	210	71
150/200		280/335	240/295	210/265	3/3	24/26	8-Φ23/18-Φ23	200*	450	93
150/250		280/390	240/350	210/320	3/3	24/28	8-Φ23/12-Φ23	200*	450	105
150/300		280/440	240/400	210/368	3/3	24/28	8-Φ23/12-Φ23	200*	450	122
200/250		335/390	295/350	265/320	3/4	26/28	8-Φ23/12-Φ23	240*	490	155
200/300		335/440	395/400	265/368	3/4	26/28	8-Φ23/12-Φ23	240*	490	167
200/350		335/500	295/460	265/428	3/4	26/30	8-Φ23/16-Φ23	240*	490	198
250/300		390/440	350/400	320/368	3/4	28/28	12-Φ23/12-Φ23	240*	550	210
250/350		390/500	350/460	320/428	3/4	28/30	12-Φ23/16-Φ23	240*	550	225
250/400		390/565	350/515	320/482	3/4	28/32	12-Φ23/16-Φ25	240*	550	240
