產品詳細

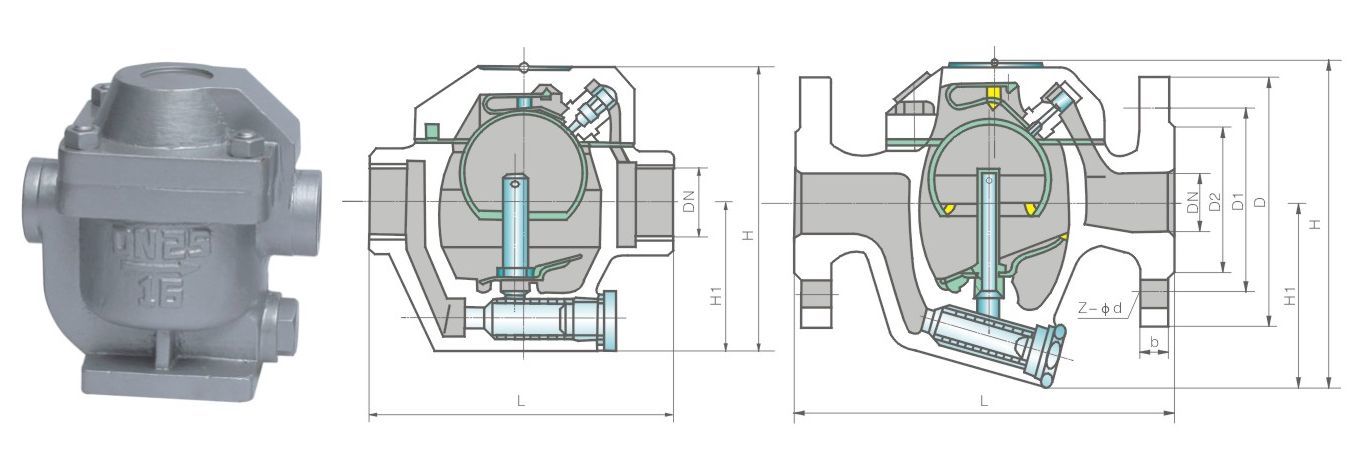

半自由浮球式蒸汽疏水閥Free Half--Ball Float Steam Trap

主要外形和連接尺寸/Main External and Connection Dimension 單位 Unit: mm

公稱通徑DN	主要外形尺寸和連接尺寸 Main external and connecting dimensions
公稱通徑DN	L	G	H	H1
CS15H-16C CS15H-25 CS15H-40
15	155	1/2"	142	80	5.4
20	155	3/4"	142	80	5.5
25	155	1"	142	80	5.6
32	180	1¼"	200	105	5.7
40	180	1½"	200	105	6
50	180	2"	200	105	6.5

主要外形和連接尺寸/Main External and Connection Dimension 單位 Unit: mm

公稱通徑 DN	主要外形尺寸和連接尺寸 Main external and connecting dimensions								WT(Kg)
公稱通徑 DN	L	D	D1	D2	b	Z-Φd	H	H1	WT(Kg)
CS45H-16C CS45H-25 CS45H-40
15	210	95	65	45	14	4-Φ14	142	65	10
20	210	105	75	55	14	4-Φ14	142	65	13
25	230	115	85	65	14	4-Φ14	142	65	16
32	270	135	100	78	16	4-Φ18	200	105	18
40	270	145	110	85	16	4-Φ18	200	105	20
50	270	160	125	100	16	4-Φ18	200	105	23
