注水閥Water injecting valve

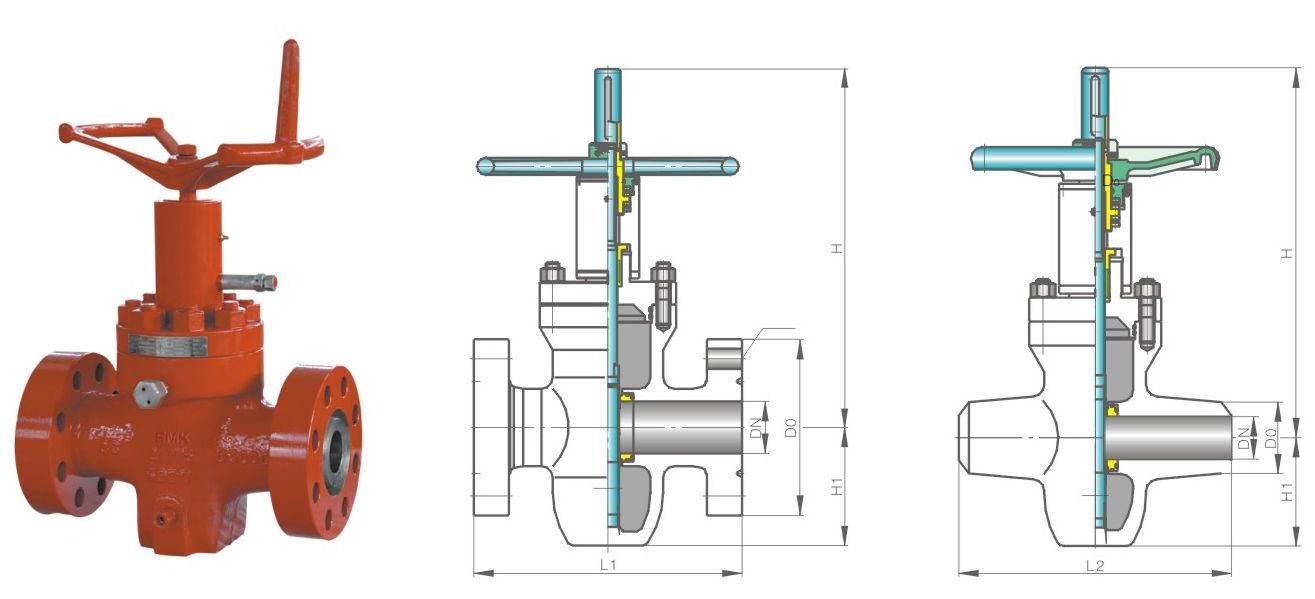

主要外形尺寸及重量/Main size of outside & weight

型號 Model: ZF43Y、ZF63Y、ZF83Y、 GFF3Ys 、GFH3Y、 GFK3Y*

公稱壓力 Nominal pressure PN(MPa)	DN (mm)	尺寸 Dimensions(mm)					公稱壓力 Nominal pressure PN(MPa)	DN (mm)	尺寸 Dimensions(mm)
公稱壓力 Nominal pressure PN(MPa)	DN (mm)	L1	L2	DO	H1	H	公稱壓力 Nominal pressure PN(MPa)	DN (mm)	L1	L2	DO	H1	H
10.0 16.0	25	230	216	180	85	344	32.0 35.0	25	230	254	180	90	344
	32	260	229	220	98	352		32	260	279	220	103	352
	40	260	241	260	110	364		40	260	305	260	115	364
	50	300	310	310	120	379		50	300	368	310	125	379
	65	340	340	350	133	402		65	340	419	350	137	402
	80	380	356	400	158	475		80	380	470	400	164	475
	100	430	432	460	198	482		100	430	546	460	198	482
	125	500	508	460	240	490		125	500	673	460	240	490
	150	550	559	470	260	547		150	550	705	470	260	547
	200	650	660	600	358	616		200	650	832	600	358	616
20.0 25.0	25	230	254	180	87	344	40.0 42.0	25	230	254	180	92	344
	32	260	279	220	100	352		32	260	279	220	105	352
	40	260	305	260	112	364		40	260	305	260	117	364
	50	300	368	310	122	379		50	300	368	310	127	379
	65	340	419	350	135	402		65	340	419	350	139	402
	80	380	470	400	160	475		80	380	470	400	166	475
	100	430	546	460	198	482		100	430	546	460	198	482
	125	500	673	460	240	490		125	500	673	460	240	490
	150	550	705	470	260	547		150	550	705	470	260	547
	200	650	832	600	358	616		200	650	832	600	358	616
