德標法蘭縮徑球閥

球閥是一種結構簡單、操作方便、性能可靠的閥門，主要由閥體、球體和傳動機構組成。球體繞閥體中心軸線旋轉，實現啟閉或調節管道中的介質流量。球閥具有體積小、重量輕、啟閉迅速、流阻小等優點，廣泛應用于石油化工、電力、冶金、水處理等各個領域。

郵箱

smkvalve@126.com

聯系方式

0592-6367928

產品詢價

PDF文件下載

如果您對我們的產品感興趣的話, 請聯系我們

產品分類

關鍵詞：

產品詳細

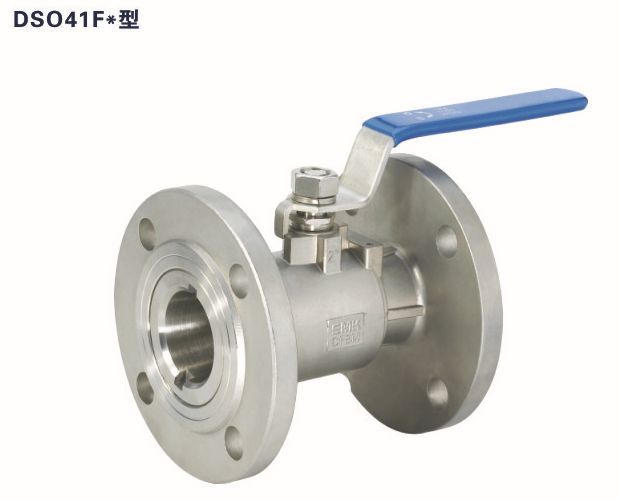

德標法蘭縮徑球閥

公稱壓力	PN	1.6,2.5,4.0,6.4
強度試驗壓力(MPa)	PT	2.4,3.8,6.0,9.6
低壓氣密封試驗壓力(MPa)	0.6
高壓密封試驗壓力(MPa)	1.8,2.8,4.4,7.1
適用介質	C	P	R
	水、油品、氣	硝酸類	醋酸類
適用溫度	-40-180℃

主要性能規范

零件名稱	C	P	R
閥體	WCB	1Cr18Ni9Ti CF8	1Cr18Ni12Mo2Ti 316
球體	ICr18Ni9Ti 304	1Cr18Ni9Ti 304	1Cr18Ni12Mo2Ti 316
閥桿	ICr18Ni9Ti 304	1Cr18Ni9Ti 304	1Cr18Ni12Mo2Ti 316
密封圈	聚四氟乙烯
填料	聚四氟乙烯

主要零件及材質

DN	B	L	D	K	d	C	F	H	A	N-do
15	12	90	95	65	46	14	2	60	110	4-14
20	15	105	105	75	56	14	2	65	120	4-14
25	20	110	115	85	65	15	2	75	150	4-14
32	25	125	135	100	76	16	3	83	160	4-18
40	32	136	145	110	85	18	3	90	160	4-18
50	38	155	160	125	100	18	3	100	180	4-18
65	50	170	180	145	118	20	3	110	200	4-18
80	65	200	195	160	132	20	3	130	250	8-18
100	80	230	215	180	150	22	3	150	270	8-18
