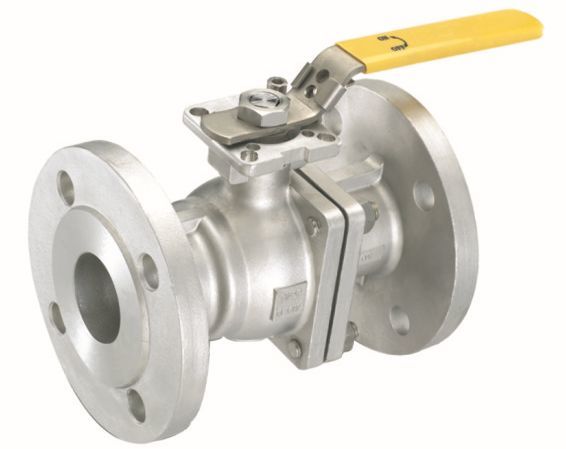

鑄鋼浮動球閥
閥座溫度•壓力額定值
- 西瑪克生產的浮動球閥的使用范圍是根據介質的溫度和壓力而定，閥座材質有四種，對應溫度而選擇。
- 部分是CLASS150、300和PN16、25、40的固定球閥范圍，對于GM閥座和RPPL閥座不受此表限定。
- 表中的閥體等級是按ANSI B16.34標準。閥座等級是按BS5351標準。（但全通徑250mm和縮口型300mm是按TJ標準）
試驗壓力
| 試驗壓力 |
PN16•10K |
150Lb |
| 公稱通徑 |
殼體試驗 |
密封試驗 |
殼體試驗 |
密封試驗 |
| T |
EG•RPPL |
| 15~200mm |
2.4 |
1.5 |
3.2(3.0) |
2.3 |
2.3 |
| 250mm |
2.4 |
1.5 |
3.2(3.0) |
1.5 |
2.1 |
| 試驗壓力 |
PN16•10K |
150Lb |
| 公稱通徑 |
殼體試驗 |
密封試驗 |
殼體試驗 |
密封試驗 |
| T |
EG•PPPL |
| 80~250mm |
2.4 |
1.5 |
3.2(3.0) |
2.3 |
2.3 |
| 300mm |
2.4 |
1.5 |
3.2(3.0) |
1.5 |
2.1 |
型號：縮徑 JIS10K, ANSI 150Lb, GB PN16.25 (Mpa)
| 試驗壓力 |
PN40•20K |
300Lb |
| 公稱通徑 |
閥體 |
閥座 |
閥體 |
閥座 |
| T |
E•G |
T |
E•G |
| 15~65mm |
5.8 |
4.0 |
4.0 |
8.0(7.8) |
5.1 |
5.9 |
| 80~100mm |
5.8 |
4.0 |
4.0 |
8.0(7.8) |
4.2 |
5.6 |
| 125-150mm |
5.8 |
3.0 |
3.5 |
8.0(7.8) |
3.1 |
3.6 |
| 200mm |
5.8 |
2.5 |
3.0 |
8.0(7.8) |
2.5 |
3.0 |
型號：全通徑 JIS20K, ANSI 300Lb, GB PN40 (Mpa)
| 試驗壓力 |
PN40•20K |
300Lb |
| 公稱通徑 |
殼體試驗 |
密封試驗 |
殼體試驗 |
密封試驗 |
| T |
E•G |
T |
E•G |
| 15~65mm |
5.8 |
4.0 |
4.0 |
8.0(7.8) |
5.1 |
5.9 |
| 80~100mm |
5.8 |
4.0 |
4.0 |
8.0(7.8) |
4.2 |
5.6 |
| 125~150mm |
5.8 |
3.0 |
3.5 |
8.0(7.8) |
3.1 |
3.6 |
| 200mm |
5.8 |
2.5 |
3.0 |
8.0(7.8) |
2.5 |
3.0 |
型號：縮徑 JIS20K, ANSI 300Lb,GB PN40 (Mpa)

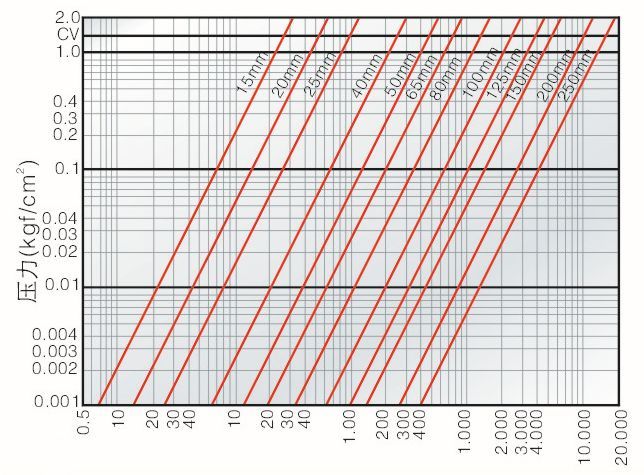

全通徑型

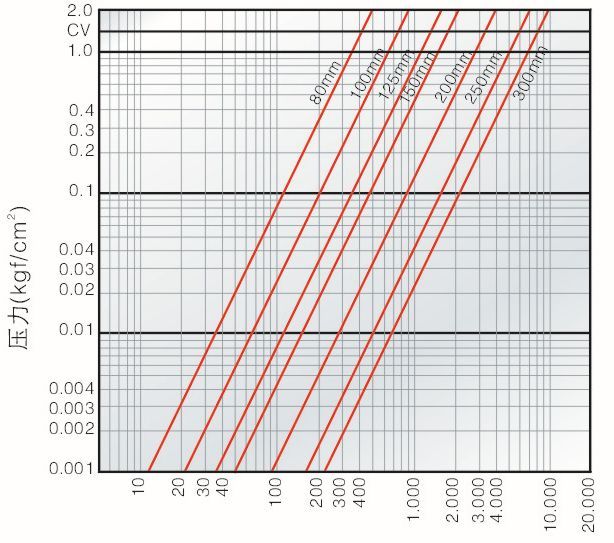

縮孔型
渦桿一渦輪驅動器
西瑪克生產的浮動球閥一般DN250~通徑（NPS10-NP12)采用渦輪驅動器。渦桿一渦輪操作輕便省力、靈活。也可根據用戶要求對 DN15~DN150的浮動球閥采用渦輪驅動。完全密封型渦桿一渦輪可用于戶外配管閥門。
扳手
根據浮動球閥的操作扭矩，通徑大小等因素，扳手結構分為兩種 類型，材質的選用得考慮不受火災、高溫、變形等因素的影響。
| 形狀 (材料> |
全通徑 150Lb,300Lb |
縮徑 150Lb,300Lb |
| 公稱通徑 |
公稱通徑 |
 DN15~DN100mm NPS1/2"~NPS4" |
DN20~DN125mm NPS3/4"~NPS5" |
 DN125~DN200 NPS5"~MPS8" |
DN150 ~DN200 NPS6"~NPS8" |
鎖號•尺寸
| 公稱通徑 |
鑰匙洞 |
墊鎖定大小 |
參考 (額定墊鎖直徑參數） |
| d |
L |
H |
| 15mm |
6 |
4.5 |
6 |
11.5 |
1000-25m/m |
| 20 ~ 25mm |
6 |
5 |
19 |
15 |
1000-30m/m |
| 40~50mm |
8 |
6 |
27 |
24 |
1000-40m/m |
| 65 ~ 100mm |
10 |
6 |
30 |
27 |
1000-45m/m |
| 125~200mm |
10 |
6 |
30 |
27 |
1000-45m/m |
尺寸表
| API6D |
美國石油學會管道閥門規范 |
| API Q1 |
美國石油學會質量大綱規范 |
| API 607 |
美國石油學會軟密封和90°轉向閥門的耐火試驗 |
| API 6FA |
美國石油學會閥門耐火測試 |
| API 598 |
美國石油學會閥門檢測和試驗 |
| ASME B&PV Section V |
鍋爐和壓力容器規范第V部份-無損檢測 |
| ASME B&PV Section VIII |
鍋爐和壓力容器規范第VIII部份-壓力容器建造規則 |
| ASME B&PV Section IX |
鍋爐和壓力容器規范第IX部份-焊接和釬焊評定 |
| ANSI B16.5 |
美國國家標準鋼管法蘭和法蘭連接 |
| ANSI B16.10 |
美國國家標準閥門結構長度焊接端 |
| ANSI B16.25 |
法蘭和焊接端閥門 |
| ANSI/ASME B16.34 GB/T12237 |
氣體輸送及配氣管線系統 |
| ASME B31.8 |
金屬表面處理 |
| SSPCSJP10 |
局溫用合金鋼和不銹鋼螺檢材料 |
| ASTM A193/A193M |
局壓和局溫用碳鋼和合金鋼螺母材料 |
| ASTMA194/A194M |
鉻鎳不銹鋼和耐熱鋼彈簧鋼絲 |
| ASTM A313/A313M |
標準級合金鋼棒材 |
| ASTM A322 |
管道用碳素鋼件 |
| ASTM A105 |
要求沖擊韌性試驗的管件用碳鋼及低合金鋼鍛件標準規范 |
| ASTM A350/A350M |
高壓管路用鍛造碳鋼和合金鋼法蘭、 |
| ASTM A694/A694M |
管件、閥門及其它部件 |
| BS 5351 |
石油、石化及相關工業用鋼制球閥 |
| ISO 5211 |
部份回轉型閥門驅動裝置連接規范 |
| MSSSP-6 |
美國閥門與管件制造商協會標準 |
| MSS SP-25 |
美國閥門與管件制造商協會標準 |
| NACE Mr0175 |
美國腐蝕工程師協會標準 |
設計標準與規范
| 設計制造 |
GB標準系列 |
ANSI標準系列 |
JIS標準系列 |
DIN標準系列 |
| 設計標準 |
GB/T12237 |
API 608 ANSIB16.34 |
API608 |
DIN3357/1, 2 |
| 結構長度 |
GB/T12221 |
ASME B16.10 |
JISB2002 |
DIN3202 |
| 法蘭尺寸 |
GB/T 9113 JB/T79 |
ASME B 16.5 |
JIS B2212 JIS B2214 |
DIN543~254 |
| 檢驗與試驗 |
GB/T13927 |
API598 |
JIS B2003 |
DIN3230/3 |
技術規范
| 序號. |
零件名稱 |
材質 |
| 1 |
閥體 |
CF8M |
CF8 |
WCB |
Ti鈦 |
| 2 |
閥蓋 |
CF8M |
CF8 |
WCB |
Ti鈦 |
| 3 |
球體 |
316 |
304 |
Ti鈦 |
| 4 |
閥座 |
PTFE、對位聚苯 RTFE、PPL |
| 5 |
螺母t |
A193-B8 A193-B7 A193-B8 |
| 6 |
閥桿 |
316 |
304 |
Ti鈦 |
| 7 |
防靜電裝賈 |
304 |
| 8 |
止推墊片 |
PTFE、柔性石墨 |
| 9 |
填料 |
PTFE、柔性石墨 |
| 10 |
過度墊片 |
增強聚四氟烯、柔性石墨 |
| 11 |
填料壓環 |
304 |
| 12 |
彈簧 |
301 |
| 13 |
螺母 |
304 |
| 14 |
防松蓋 |
304 |
| 15 |
螺母t |
304 |
| 16 |
手柄 (1/2"-3") |
304 |
| 17 |
手柄套(1/2"-3") |
塑料 |
| 18 |
限位片(1/2"-3") |
304 |
| 19 |
密封墊片 |
PTFE、柔性石墨+不銹鋼絲 |
| 20 |
鋼管(4"-6") |
鍍鋅鋼管 |
| 21 |
扳頭(4"-6") |
CF8 |
| 22 |
定位螺釘 |
304 |
主要零件及材質
